Máy Tiện Đứng CNC: Giải Pháp Tối Ưu Cho Ngành Gia Công Cơ Khí

Trong thời đại công nghệ 4.0, ngành gia công cơ khí đã và đang chứng kiến sự phát triển mạnh mẽ với sự ra đời của nhiều thiết bị hiện đại. Một trong những thiết bị được nhiều doanh nghiệp quan tâm và đầu tư nhất là máy tiện đứng CNC. Vậy máy tiện đứng CNC là gì? Nó khác gì so với máy tiện ngang? Và tại sao nó lại trở thành giải pháp tối ưu cho ngành gia công cơ khí? Bài viết này ATC Machinery sẽ cung cấp những thông tin chi tiết về máy tiện đứng CNC.

Máy tiện đứng CNC là gì?

Máy tiện đứng CNC là một loại máy tiện CNC được điều khiển bằng máy tính, để gia công các chi tiết cơ khí với độ chính xác cao. Điểm khác biệt cơ bản của máy tiện đứng so với các loại máy tiện khác là trục chính của máy tiện đứng được đặt theo phương thẳng đứng vuông góc với bàn máy. Điều này cho phép máy tiện đứng CNC thực hiện các thao tác gia công phức tạp trên các chi tiết có kích thước lớn.

Máy tiện đứng CNC hoạt động dựa trên các chương trình đã được lập trình CNC sẵn trên máy tính thông minh. Chính vì vậy, máy tiện đứng CNC thường được sử dụng trong các ngành công nghiệp gia công, sản xuất các bộ phận lớn như bánh răng, tuabin, trục quay, và các chi tiết lớn khác cần độ chính xác cao và khả năng chịu tải lớn. Các máy tiện đứng CNC hiện đại còn được trang bị nhiều bộ phận và phụ kiện để đáp ứng các yêu cầu gia công phức tạp và khắt khe nhất trong các ngành công nghiệp hiện đại.

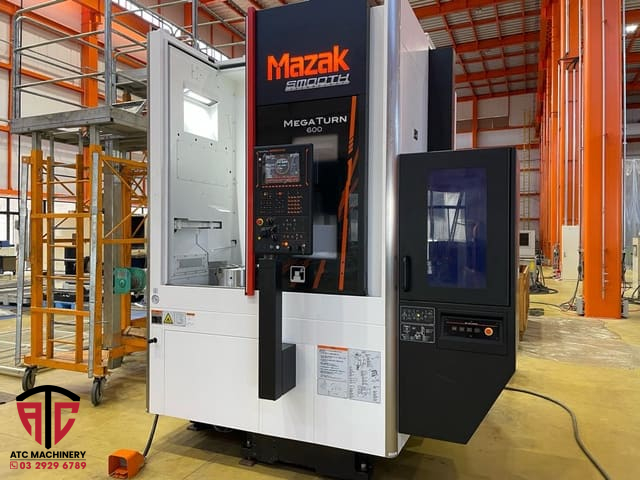

Máy tiện đứng CNC là gì
Máy tiện đứng CNC là gì

Máy tiện đứng khác gì với máy tiện ngang?

Máy tiện đứng và máy tiện ngang đều là dòng máy tiện CNC dùng để gia công tiện CNC trong gia công cơ khí, nhưng chúng có những đặc điểm khác biệt rõ rệt:

Đặc điểmMáy tiện đứng Máy tiện ngang
Hướng trục chínhThẳng đứngNằm ngang
Kích thước phôi gia côngLớn, nặng, phức tạpNhỏ, gọn, đơn giản hơn
Ứng dụngGia công chi tiết nặng, đường kính lớn, nhiều mặtGia công tiện CNC chi tiết nhỏ, dài, sản xuất hàng loạt
Ưu điểmTiết kiệm diện tích, độ cứng vững caoDễ vận hành, chi phí đầu tư thấp hơn
Nhược điểmKhó tiếp cận vùng gia công, chi phí cao hơnKhó gia công chi tiết lớn, nặng

Cấu tạo máy tiện đứng CNC

Máy tiện đứng CNC bao gồm những bộ phận chính sau:

Thân máy

Thân máy tiện đứng là bộ phận lớn nhất của máy tiện đứng CNC, nó thường được làm bằng gang đúc hoặc thép hàn, đảm bảo độ cứng vững và ổn định cho toàn bộ máy tiện đứng trong quá trình làm việc. Thân máy là nền tảng để lắp đặt và liên kết các bộ phận khác của máy tiện đứng như trục chính, bàn máy, ụ động, và hệ thống điều khiển. Thân máy được thiết kế có khả năng chịu lực và chống rung động tốt, đảm bảo độ chính xác và độ bền trong quá trình gia công CNC.

Trục chính

Trục chính máy tiện đứng CNC là bộ phận có hình trụ rỗng, được lắp đặt theo phương thẳng đứng và có khả năng quay với tốc độ cao. Trục chính có nhiệm vụ kẹp chặt và truyền chuyển động quay từ động cơ đến phôi gia công, đảm bảo độ đồng tâm và ổn định trong quá trình cắt gọt. Bên trong trục chính thường có hệ thống làm mát và bôi trơn để giảm ma sát và nhiệt độ sinh ra trong quá trình tiện kim loại.

Bàn máy

Bàn máy tiện đứng CNC là một bộ phận phẳng, có hình dạng tròn hoặc vuông, được gắn với trục chính và có khả năng quay cùng với trục chính. Bàn máy được trang bị hệ thống gá kẹp để cố định phôi gia công một cách chắc chắn và chính xác. Ngoài ra, bàn máy còn có thể di chuyển theo phương ngang hoặc dọc để tạo điều kiện thuận lợi cho việc gia công các chi tiết có kích thước lớn.

Cấu tạo máy tiện đứng CNC
Bàn máy tiện đứng CNC

Ụ động

Ụ động là một bộ phận trượt di chuyển dọc theo trục chính, nó có nhiệm vụ mang theo các công cụ cắt. Ụ động được điều khiển bởi hệ thống CNC để di chuyển chính xác đến vị trí cần gia công theo chương trình đã được lập trình sẵn. Ụ động có thể tiến, lùi nhanh chậm để thực hiện các thao tác cắt gọt khác nhau như tiện mặt đầu, tiện mặt ngoài, tiện rãnh, doa lỗ, taro ren …

Hệ thống điều khiển CNC

Hệ thống điều khiển CNC thường được ví như là “bộ não” của máy tiện đứng CNC, hệ thống này tiếp nhận các chương trình gia công đã được lập trình sẵn và điều khiển hoạt động của máy tiện một cách tự động và chính xác. Hệ thống bao gồm các bộ phận như máy tính thông minh, màn hình giao diện, bàn phím điều khiển, bộ xử lý tín hiệu, bộ điều khiển servo và các mạch điện tử liên quan.

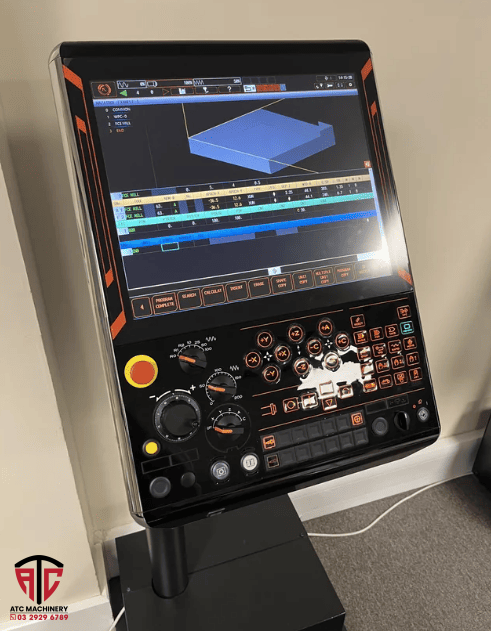

Cấu tạo máy tiện đứng CNC
Hệ thống điều khiển CNC

Hệ thống điều khiển CNC có khả năng xử lý các thuật toán phức tạp, điều khiển các chuyển động của trục chính, bàn máy, ụ động, đồng thời giám sát và điều chỉnh các thông số gia công như tốc độ cắt, lượng chạy dao, lượng ăn dao… để đảm bảo chất lượng sản phẩm và hiệu quả gia công.

Hệ thống làm mát và bôi trơn

Hệ thống làm mát và bôi trơn của máy tiện đứng CNC đóng vai trò quan trọng trong việc duy trì hiệu suất và tuổi thọ của máy tiện. Hệ thống này thường sử dầu làm mát máy CNC chuyên dụng hoặc dầu bôi trơn để giảm ma sát và nhiệt độ sinh ra trong quá trình gia công.

Dung dịch làm mát được phun trực tiếp vào bề mặt gia công của chi tiết và dao tiện để làm nguội phôi và công cụ cắt, đồng thời giúp loại bỏ phoi và mạt kim loại. Dầu bôi trơn được cung cấp đến các bộ phận chuyển động của máy tiện để giảm ma sát, mài mòn và đảm bảo hoạt động trơn tru của máy.

Nguyên lý hoạt động của máy tiện đứng CNC

Máy tiện đứng CNC hoạt động dựa trên nguyên lý điều khiển số bằng máy tính. Quá trình hoạt động của máy bắt đầu bằng bước lập trình gia công, người vận hành máy tiện CNC sẽ nhập các thông số kỹ thuật như tốc độ, độ sâu cắt và các chuyển động cần thiết vào hệ thống điều khiển CNC. Sau khi lập trình xong, bước tiếp theo là gắn chặt dao cắt vào trục chính và chi tiết gia công kẹp cố định trên bàn máy để đảm bảo tính ổn định trong suốt quá trình gia công.

Nguyên lý hoạt động của máy tiện đứng CNC
Nguyên lý hoạt động của máy tiện đứng CNC

Khi tất cả các thông số gia công đã được thiết lập, quá trình gia công chính thức bắt đầu. Hệ thống CNC sẽ điều khiển trục chính và bàn máy di chuyển theo các hướng đã được lập trình trước đó và thực hiện các thao tác cắt gọt chính xác trên chi tiết gia công.

Ưu nhược điểm của máy tiện đứng CNC

Ưu điểm của máy tiện đứng CNC bao gồm tính tự động hóa cao và giảm thiểu thời gian gia công. Tuy nhiên, nhược điểm chính là chi phí đầu tư ban đầu cao và yêu cầu kỹ thuật vận hành phức tạp. Các phân tích chi tiết về ưu và nhược điểm của máy tiện đứng CNC dưới đây sẽ làm rõ hơn các khía cạnh này.

Ưu điểm

  • Độ chính xác cao: Máy tiện đứng CNC có khả năng gia công các chi tiết với độ chính xác cao, giảm thiểu sai số chủ quan.
  • Tốc độ gia công nhanh: Hệ thống điều khiển CNC giúp tối ưu hóa quá trình gia công, rút ngắn thời gian gia công so với các phương pháp truyền thống.
  • Khả năng gia công chi tiết phức tạp: Với cấu trúc trục chính thẳng đứng, máy tiện đứng CNC có thể gia công các chi tiết có hình dạng phức tạp và đa dạng.
  • Tính tự động hóa cao: Hệ thống điều khiển CNC tự động hóa quá trình gia công, giảm sự can thiệp của con người, tăng năng suất và hiệu quả.

Nhược điểm

  • Chi phí đầu tư cao: Máy tiện đứng CNC có chi phí đầu tư ban đầu cao hơn so với các loại máy tiện truyền thống.
  • Yêu cầu kỹ thuật cao: Việc vận hành và bảo trì máy tiện đứng CNC đòi hỏi người vận hành phải có kiến thức kỹ thuật và kỹ năng cao.

Ứng dụng máy tiện đứng CNC trong gia công cơ khí

Máy tiện đứng CNC là công cụ hỗ trợ quan trọng trong ngành sản xuất ô tô để gia công các chi tiết động cơ, hộp số và các bộ phận cơ khí phức tạp. Nhờ khả năng cắt chính xác và gia công các chi tiết phức tạp, máy tiện đứng CNC giúp nâng cao chất lượng và độ bền của sản phẩm. Trong ngành hàng không, máy tiện đứng CNC sản xuất các chi tiết chính xác cho máy bay, đảm bảo an toàn và hiệu suất cao, đáp ứng các tiêu chuẩn khắt khe.

Trong chế tạo máy móc, máy tiện đứng CNC gia công các bộ phận cơ khí cho máy móc công nghiệp và thiết bị tự động hóa, đảm bảo độ bền và hiệu suất cao. Trong công nghiệp quốc phòng, máy tiện đứng CNC sản xuất các chi tiết cơ khí, thiết bị quân sự với độ chính xác tuyệt đối. Ngoài ra, máy tiện đứng CNC còn được ứng dụng gia công khuôn mẫu CNC chính xác, phục vụ sản xuất nhựa, cao su và kim loại, nâng cao chất lượng và năng suất.

Các thương hiệu máy tiện đứng CNC phổ biến

Trên thị trường máy tiện đứng CNC, các thương hiệu hàng đầu như Mazak, Moriseiki, Okuma, Takisawa, Nakamura… luôn là tâm điểm chú ý của giới chuyên môn và doanh nghiệp. Với công nghệ tiên tiến, độ chính xác cao và hiệu suất vượt trội, những “ông lớn” này không ngừng khẳng định vị thế dẫn đầu, mang đến những giải pháp gia công tối ưu cho ngành cơ khí.

Máy tiện đứng CNC của thương hiệu Mazak nổi tiếng với khả năng tự động hóa cao, Moriseiki ghi điểm bởi độ ổn định và độ bền, Okuma được ưa chuộng nhờ tính năng đa dạng, trong khi đó Takisawa và Nakamura lại chinh phục đối tác bằng sự linh hoạt và khả năng tùy biến cao. Sự cạnh tranh khốc liệt giữa các thương hiệu này tạo nên một thị trường phong phú, đa dạng, đáp ứng mọi nhu cầu gia công cơ khí của bạn.

Mua máy tiện đứng CNC ở đâu chất lượng?

ATC Machinery được biết đến là nhà phân phối các dòng máy tiện đứng CNC của những thương hiệu hàng đầu kể trên uy tín, chất lượng hàng đầu tại Việt Nam. Tại ATC mỗi chiếc máy CNC trước khi bàn giao đến đối tác đều được trải qua quy trình chọn lọc và kiểm tra kỹ lưỡng từ những chuyên gia hàng đầu của ATC có ít nhất 10 năm kinh nghiệm. Chính vì vậy, bạn có thể hoàn toàn yên tâm đặt niềm tin tại chúng tôi để hỗ trợ bạn lựa chọn được dòng máy tiện đứng CNC chất lượng và đáp ứng đúng nhu cầu gia công của bạn.

Mua máy tiện đứng CNC ở đâu chất lượng
ATC Machinery – Nhà phân phối máy tiện đứng CNC chất lượng

Ngoài ra, một điểm cộng rất lớn để bạn có thể lựa chọn ATC là đối tác đồng hành cùng với bạn trong quá trình lựa chọn máy CNC là dịch vụ khách hàng tại ATC. Các đối tác của ATC đều cảm thấy hài lòng về dịch vụ tư vấn và hỗ trợ khách hàng chuyên nghiệp, tận tình.

Khi bạn trở thành đối tác của ATC bạn sẽ được nhận những ưu đãi đặc biệt như các gói bảo hành dài hạn, dịch vụ đo kiểm và hiệu chuẩn chất lượng máy CNC hoàn toàn miễn phí. Điều này cũng như là một lời cam kết đồng hành của ATC với các đối tác trong quá trình sử dụng các loại máy CNC do ATC cung cấp.

Vì vậy, nếu bạn có bất kỳ các thắc mắc gì về máy tiện đứng CNC hãy liên hệ với ATC Machinery để được hỗ trợ tốt nhất. Ngoài máy tiện CNC, chúng tôi còn phân phối các loại máy CNC, máy phay CNC đáp ứng đa dạng mục đích gia công của doanh nghiệp bạn.
