Máy phay giường CNC thường được sử dụng để gia công các chi tiết lớn trong công nghiệp hàng không hàng hải, năng lượng,… Bởi nó có những đặc điểm mà loại máy phay khác không thể đáp ứng được. Vậy máy phay giường CNC là gì? Cấu tạo, công dụng, ứng dụng ra sao? Mời bạn theo dõi bài viết sau đây của ATC Machinery để hiểu rõ hơn.

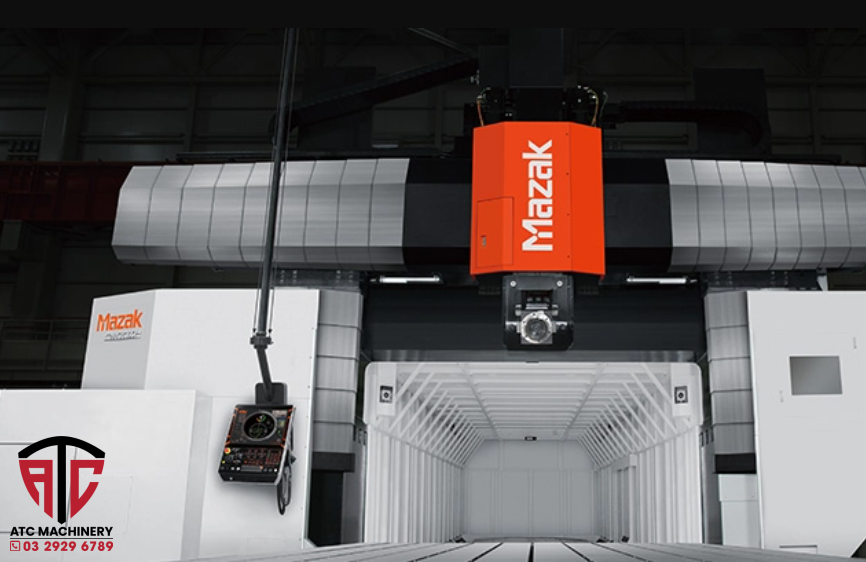

Máy phay giường CNC là gì?
Máy phay giường CNC là một trong những loại máy phay CNC, có tên tiếng Anh là: Double Column Milling Machine. Máy dùng để cắt gọt và gia công các phôi kim loại từ sắt, nhôm, thép,…
Điểm khác biệt của máy phay giường CNC đó là có bàn máy cố định với kích thước lớn nằm trên bệ máy vững chắc. Trục chính thay dao linh hoạt nên có thể thực hiện được nhiều thao tác cùng lúc.
![may phay giuong cnc Máy phay giường CNC là gì? Cấu tạo, công dụng, ứng dụng của máy phay giường CNC 5 Máy phay giường CNC](https://atcmachinery.com/wp-content/uploads/2024/01/may-phay-giuong-cnc-1024x576.jpg)
Bàn máy của máy phay giường CNC chỉ di chuyển theo chiều dọc, theo phương vuông hướng về cùng phía trục chính (X). Trong khi đó, trục chính di chuyển linh hoạt hơn, nó tịnh tiến qua lại và lên xuống theo 2 phương còn lại (Y, Z).

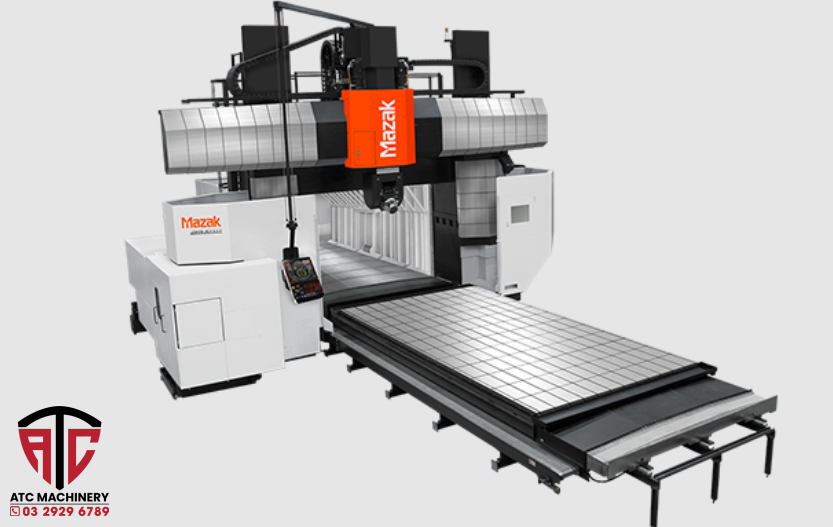

Cấu tạo máy phay giường CNC
Máy phay giường CNC có cấu tạo gồm 6 bộ phận chính sau đây:
Thân đế máy
Thân đế máy có kết cấu vững chắc vì chịu lực toàn thân máy và phôi gia công. Khi thực hiện gia công đảm bảo không bị rung lắc.
Bàn máy
Bàn máy có kích thước lớn và dây làm bằng thép. Bộ phận này có thể di chuyển lên xuống theo phương dọc, trục X để di chuyển phôi kết hợp trục chính gia công các chi tiết chính xác.
![cau tao may phay giuong cnc Máy phay giường CNC là gì? Cấu tạo, công dụng, ứng dụng của máy phay giường CNC 6 Mô phỏng cấu tạo của máy phay giường CNC](https://atcmachinery.com/wp-content/uploads/2024/01/cau-tao-may-phay-giuong-cnc.jpg)
Thân ngang và bệ, cột đôi máy
Đây là bộ phận nâng đỡ trục chính và cố định khung. Khác với các loại máy phay khác, máy phay giường có 2 cột, bệ giúp cho khung máy vững chắc hơn đảm bảo độ chính xác tiêu chuẩn.
Trục chính
Trục chính là nơi gá dao và thực hiện phay cắt gọt phôi gia công. Đây được coi là bộ phận quan trọng nhất cũng như ảnh hưởng nhiều nhất đến độ chính xác của chi tiết gia công. Một số loại máy phay giường CNC có trục chính toàn tự động có thể di chuyển theo các trục X, Y, Z và bàn máy đứng yên.
Bộ phận thay dao tự động
Bộ phận này giúp thay đổi dụng cụ gia công của máy cho phù hợp. Theo đó, kỹ thuật viên sẽ đưa dao ra khỏi trục chính và thay một loại dao khác theo lập trình CNC sẵn.
Bảng điều khiển
Bảng điều khiển được xem là bộ não của máy phay giường CNC. Tại đây điều khiển tất cả tiến trình, hoạt động gia công của máy từ khâu nhập dữ liệu đầu vào là các bản vẽ và lập trình đến khâu thao tác theo lập trình tạo ra chi tiết sản phẩm cuối cùng.
Ngoài 6 bộ phận kể trên, máy phay giường còn có các bộ phận khác như: Điều hòa nhiệt độ, hệ thống điện công suất, súng hơi hoặc súng nước, máy tra dầu tưới, các thanh ray hành trình X, Y, Z để di chuyển thanh ngang, bàn máy và trục chính đưa trục chính đến nơi cần gia công.
Các thông số cơ bản của máy phay giường CNC
Dưới đây là ví dụ một bảng thông số kỹ thuật của máy phay giường HISION GRU28 Ⅱ×30.
Model | GRU 28 Ⅱ ×30 |
Hệ điều khiển | FANUC 0i |
Kích thước bàn | 2000×3000 mm |
Tốc độ trục chính | 4000 rpm |
Loại đầu dao | BT50 |
Công suất động cơ trục chính | 22/26 kW |
Trọng lượng máy | 42 000 Kg |
Kích thước (DxRxC) | 10500×5300×5500 mm |
Hành trình X | 3200 mm |
Hành trình Y | 2700 mm |
Hành trình Z | 1000 mm |
Model | GRU 28 Ⅱ ×30 |
Hệ điều khiển | FANUC 0i |
- Hệ điều khiển: Các loại máy phay giường CNC hiện đại thường sử dụng các hệ điều khiển tiên tiến nhất như Heidenhain, Siemens, Fanuc, và Mitsubishi,..
- Kích thước bàn máy: Kích thước bàn máy có thể thay đổi tùy theo model, nhưng thường là từ 1270mm x 380mm đến 5000mm x 1300mm. Bàn máy phay giường CNC rộng giúp việc gia công các chi tiết lớn, gồ ghề và phức tạp một cách hiệu quả.
- Tốc độ trục chính: Tốc độ trục chính của các máy phay giường CNC có thể dao động từ 3600rpm đến 6000rpm, tùy thuộc vào model. Máy có tốc độ trục chính càng cao, thì khả năng gia công phay CNC càng nhanh và hiệu quả.
- Loại đầu dao: Các máy phay giường CNC thường được trang bị đầu dao NST#40, phù hợp cho nhiều loại công việc gia công khác nhau. Đầu dao này hỗ trợ hiệu quả trong việc cắt và gia công vật liệu.
- Công suất động cơ trục chính: Công suất của động cơ trục chính máy phay giường CNC có thể từ 5 HP đến 40 kW, đảm bảo đủ lực để thực hiện các thao tác phay chính xác và hiệu quả.
- Trọng lượng máy: Trọng lượng của máy phay giường CNC cũng thay đổi theo model và kích thước. Trọng lượng lớn giúp máy ổn định và giảm rung động trong quá trình gia công.
- Kích thước: Kích thước tổng thể của máy phay giường CNC có thể rất lớn, phụ thuộc vào kích thước bàn và khả năng hành trình của các trục X, Y, và Z.
- Hành trình X, Y, Z: Hành trình của các trục X, Y, và Z của máy phay giường CNC có thể lên tới 5000mm, 1600mm, và 2000mm tương ứng.
- Model: Máy phay giường CNC có rất nhiều loại model khác nhau để đáp ứng nhu cầu gia công cụ thể.
- Hệ điều khiển: Hệ thống này đóng vai trò trung tâm trong việc quản lý toàn bộ quá trình gia công, từ việc đọc và xử lý mã G-code (chương trình gia công) đến việc điều khiển chuyển động của các trục, tốc độ trục chính, thay dao tự động và các chức năng khác của máy.
Tham khảo thêm: Đơn vị cung cấp máy phay CNC TP HCM
Công dụng của máy phay giường CNC
Công dụng của máy phay giường CNC là để gia công phay, cắt gọt các chi tiết có kích thước và trọng lượng lớn. Máy có khả năng gia công các chi tiết trên nhiều nguyên vật liệu khác nhau như phi kim, kim loại, sắt, gốm sứ, thép chất dẻo, vật liệu tổng hợp,…
![cong dung cua may phay giuong cnc Máy phay giường CNC là gì? Cấu tạo, công dụng, ứng dụng của máy phay giường CNC 7 Công dụng của máy phay giường CNC](https://atcmachinery.com/wp-content/uploads/2024/01/cong-dung-cua-may-phay-giuong-cnc.jpg)
5 Ưu điểm vượt trội của máy phay giường CNC trong gia công cơ khí
Máy phay giường CNC khi gia công sẽ có 5 ưu điểm nổi bật đáng chú ý sau đây:
Khả năng thao tác trên vật liệu khó gia công
Máy phay giường CNC có khả năng gia công các phôi kích thước lớn, dày và nặng. Các phôi này có độ rung lớn, gây độ lệch làm giảm độ chính xác. Cấu tạo của máy gồm 2 cột có kết cấu vững chắc giúp máy đứng vững, giảm độ rung khi gia công.
Tính linh hoạt cao khi sử dụng hai cột
Cột, đầu trục chính, thanh trượt chéo và bàn làm việc đều được phân tích và tối ưu hóa bằng thử nghiệm FEM (ứng dụng cho phân tích tuyến tính, phi tuyến, mỏi, nhiệt). Điều này giúp đảm bảo độ ổn định, độ cứng cao của máy, phù hợp để gia công các loại vật liệu nặng.
Năng suất gia công cao hơn
Với bàn máy kích thước lớn và trục máy cứng cáp, máy phay giường CNC có thể gia công các chi tiết siêu trường siêu trọng nhanh hơn so với máy phay CNC khác.
Đảm bảo độ chính xác cao
Máy phay giường CNC có nguồn năng lượng lớn và phần đế máy vững chắc dưới bàn máy. Điều này giúp tiến trình thi công di chuyển các phôi có kích thước lớn lên xuống ổn định hơn không bị rung lắc và không làm ảnh hưởng đến quá trình gia công.
Hoạt động ổn định trong thời gian dài
Máy phay giường CNC kết hợp công nghệ CNC được điều khiển tự động bằng máy tính qua lập trình trước đó. Và nó không chịu nhiều tác động của con người.
Ứng dụng máy phay giường CNC
Các chi tiết thường được gia công như trục các-đăng, cụm đầu xe, lốc ống thép có đường kính lớn, bánh đà, bánh răng, chi tiết máy, khung máy siêu trường, bồn, siêu trọng, các trục răng dài, hộp số ô tô xe máy, khung máy cắt laser, tấm đế lớn, máy trạm trộn bê tông, plasma, khung máy ép nhựa,…
Ngoài ra, máy phay giường còn được ứng dụng rộng rãi trong ngành công nghiệp cần độ chính xác cao như chế tạo khuôn mẫu, giao thông đường sắt, hàng không vũ trụ, máy móc dân dụng, ô tô, năng lượng, quân sự, cơ khí, vật liệu y tế,…
Tham khảo 6 thương hiệu máy phay giường CNC uy tín nhất thế giới
Sơ lược về các thương hiệu máy phay giường CNC uy tín trên thế giới:
- Okuma (Nhật Bản): Đây là thương hiệu chuyên cung cấp các loại máy CNC lâu đời, nổi tiếng với độ chính xác và độ bền vượt trội. Các dòng máy phay giường CNC của Okuma được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

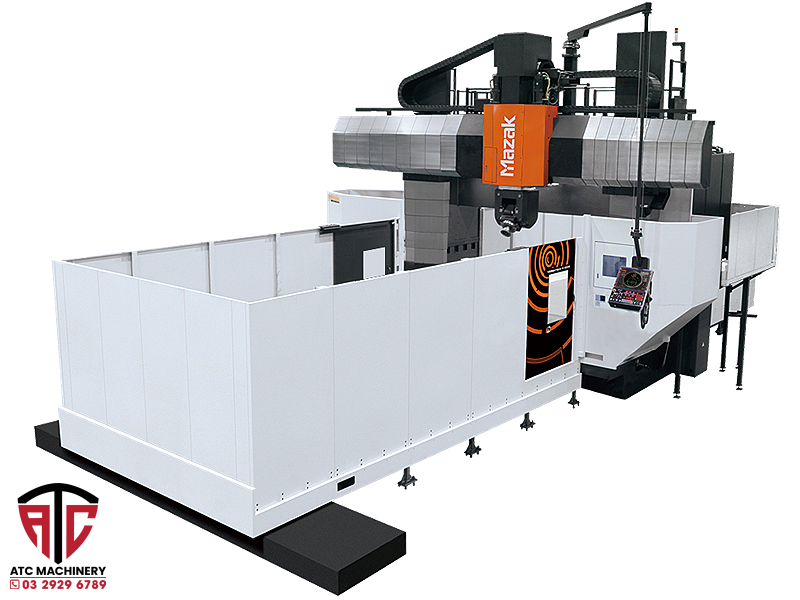

- Mazak (Nhật Bản): Thương hiệu máy phay nổi tiếng hàng đầu thế giới, chuyên cung cấp đa dạng các dòng máy phay giường CNC với nhiều tính năng và công nghệ tiên tiến, đáp ứng nhu cầu đa dạng của khách hàng.
- DMG MORI (Đức/Nhật Bản): Sự kết hợp giữa hai thương hiệu máy công cụ hàng đầu, nổi tiếng về độ chính xác, độ tin cậy và hiệu suất cao, được ứng dụng trong các ngành công nghiệp đòi hỏi yêu cầu khắt khe.
- Haas Automation (Mỹ): Thương hiệu máy phay giường CNC phổ biến nhất với giá cả phải chăng và chất lượng tốt, phù hợp với các xưởng sản xuất vừa và nhỏ.
- Doosan Machine Tools (Hàn Quốc): Đây cũng là một thương hiệu máy phay CNC lớn với nhiều năm kinh nghiệm, cung cấp các dòng máy phay giường CNC bền bỉ, hiệu suất cao và giá cả cạnh tranh.
- Makino (Nhật Bản): Thương hiệu này được biết đến với các dòng máy cao cấp, chuyên sản xuất các dòng máy phay giường CNC 5 trục và các trung tâm gia công tốc độ cao, đáp ứng yêu cầu độ chính xác và hiệu suất cao trong các ngành công nghiệp đặc thù.
Địa chỉ cung cấp máy phay CNC chính hãng
Tại Việt Nam, để đảm bảo mua máy phay CNC chính hãng bạn hãy đến ngay công ty ATC Machinery. Chúng tôi tự hào là địa chỉ cung cấp máy CNC uy tín hàng đầu, đảm bảo mang đến cho bạn sản phẩm chất lượng tốt. Đặc biệt, khách hàng nào cần mua máy phay CNC cũ, có thể an tâm lựa chọn các sản phẩm tại công ty chúng tôi. ATC Machinery tuyển chọn rất kỹ lưỡng hàng đầu vào, chắc chắn bạn sẽ mua được con máy hoạt động tốt mà giá lại rất phải chăng, tiết kiệm được khá nhiều chi phí.
![dia chi cung cap may phay cnc chinh hang Máy phay giường CNC là gì? Cấu tạo, công dụng, ứng dụng của máy phay giường CNC 8 ATC Machinery là địa chỉ uy tín để mua máy phay CNC chính hãng](https://atcmachinery.com/wp-content/uploads/2024/01/dia-chi-cung-cap-may-phay-cnc-chinh-hang.png)
Trên đây là những thông tin cơ bản về máy phay giường CNC, hy vọng giúp bạn tiếp thu được nhiều kiến thức hữu ích. Để cập nhật thêm thông tin về các loại máy CNC nói chung, máy phay CNC nói riêng mời bạn đón đọc các bài viết khác tại website của chúng tôi.
