Tổng Hợp 5 Lỗi Trục Y Máy CNC Và Cách Khắc Phục Hiệu Quả

Lỗi trục Y máy CNC có thể khiến gia công sai lệch và gián đoạn sản xuất. Cùng xem ngay 5 lỗi phổ biến để nhận diện nhanh, nắm bắt nguyên nhân và có cách khắc phục hiệu quả.

Lỗi trục Y máy CNC là một trong những nguyên nhân phổ biến dẫn đến gia công sai lệch, giảm độ chính xác và ảnh hưởng chất lượng sản phẩm. Trong bài viết này, ATC Machinery sẽ tổng hợp 5 lỗi trục Y thường gặp đi kèm với giải pháp khắc phục. Giúp người dùng nhận diện nhanh, chẩn đoán đúng và có hướng xử lý phù hợp.

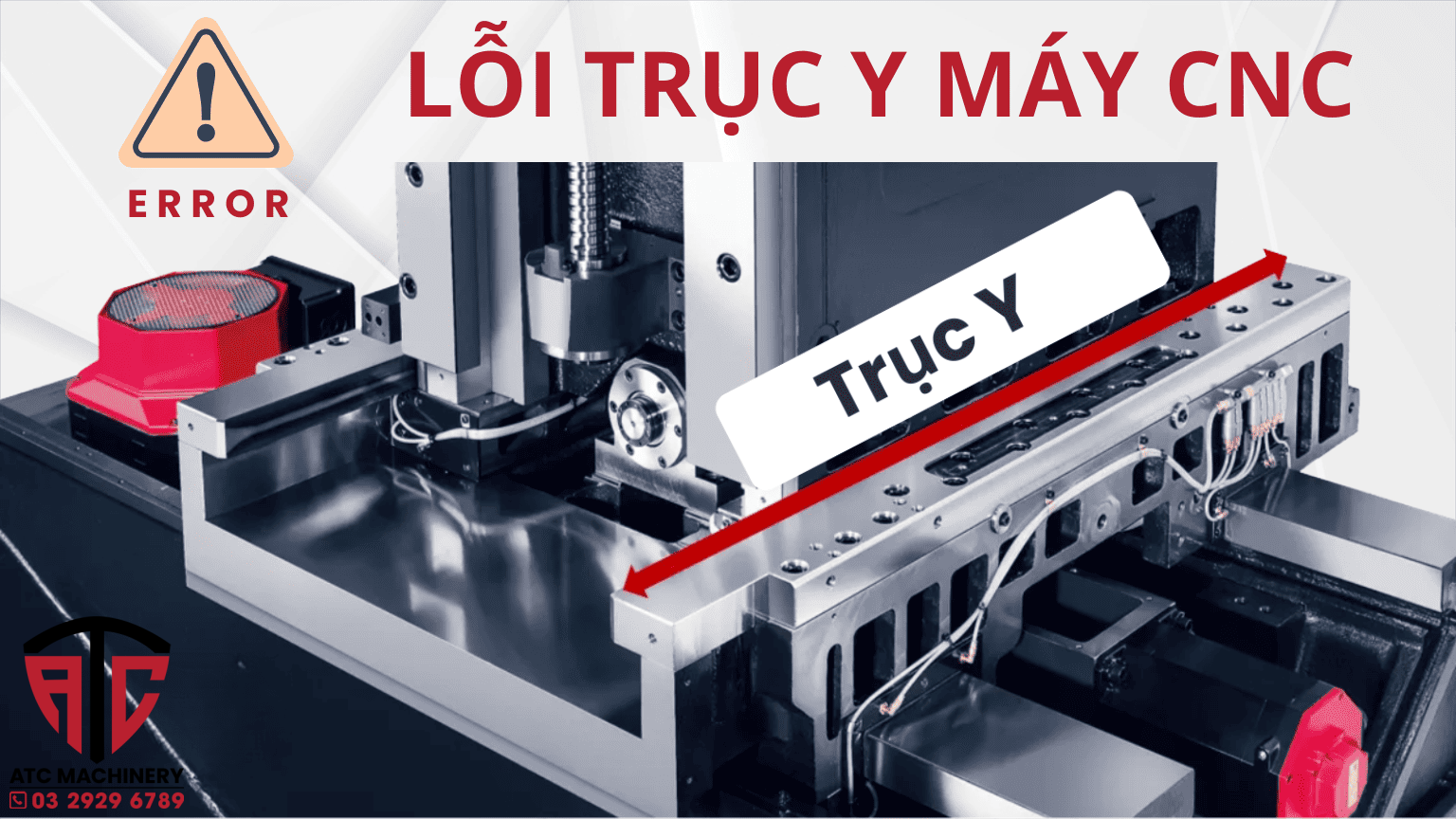

Trục Y Máy CNC Là Gì? Vai Trò Quan Trọng Trong Hệ Thống Máy

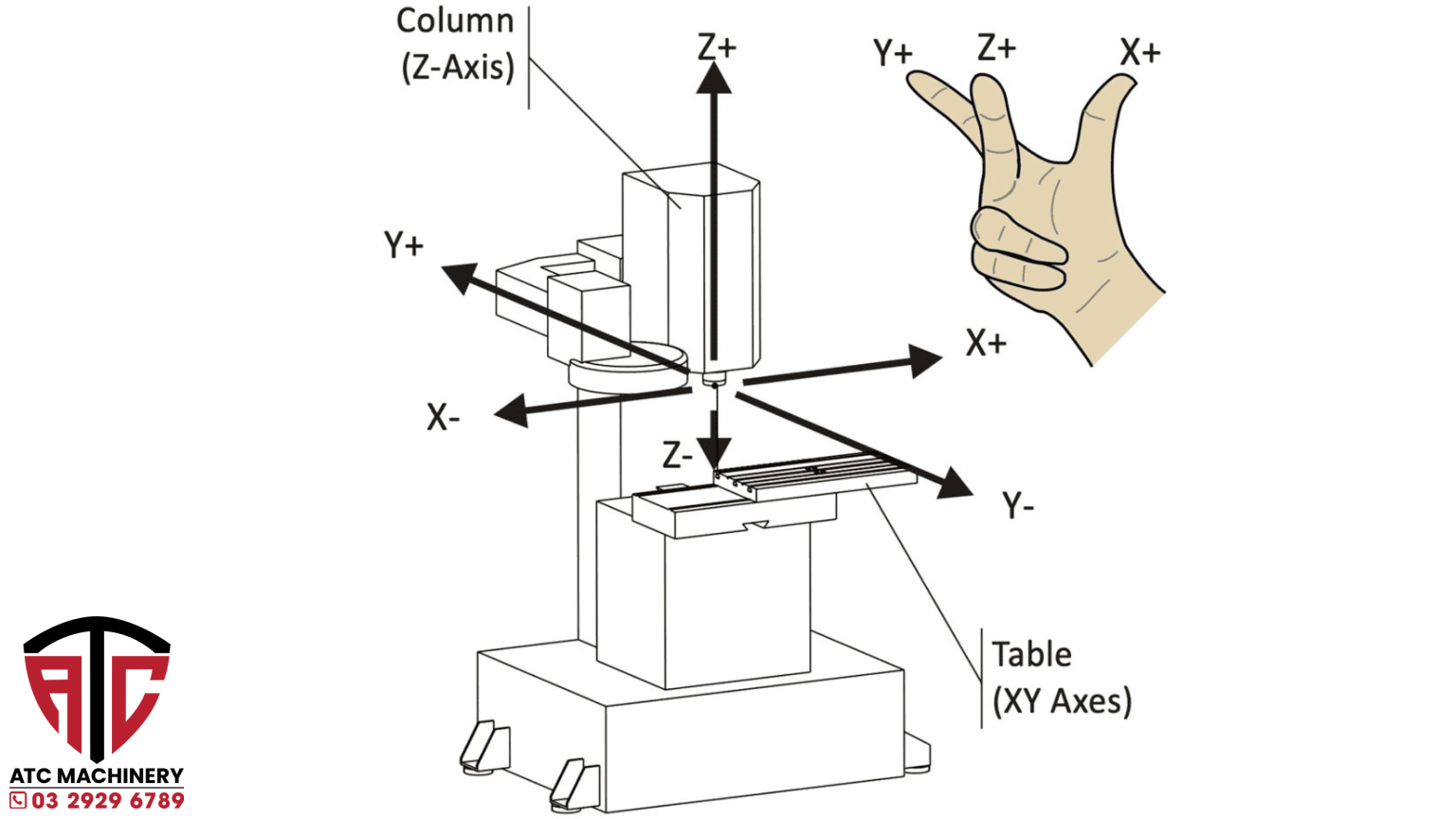

Trong hệ tọa độ máy CNC, trục Y là một trong ba trục chuyển động cơ bản của máy, bao gồm trục X, Y và Z. Trong đó trục Y là trục chuyển động theo phương dọc, trước – sau của bàn máy hoặc đầu dao, tùy vào thiết kế của từng loại máy.

Trục Y máy CNC giữ vai trò quan trọng trong quá trình gia công, có ảnh hưởng trực tiếp đến độ chính xác của biên dạng chi tiết. Đặc biệt là trong nguyên công phay, khoan hay cắt định hình,…. Do đó, nếu xuất hiện lỗi trục Y máy CNC, hậu quả thường gặp là gia công sai kích thước, gây va chạm dao cụ và làm hỏng phôi.

Do phải vận hành liên tục trong quá trình gia công, trục Y máy CNC thường rất dễ bị hao mòn cơ khí và gặp lỗi hỏng hóc. Nhất là khi máy CNC hoạt động với tần suất cao mà không được bảo dưỡng định kỳ. Vì vậy, việc theo dõi, bảo trì và khắc phục lỗi trục Y là cần thiết để đảm bảo quá trình gia công diễn ra chính xác, an toàn và hiệu quả.

Xem thêm: Trục Z máy CNC là gì?

5 Lỗi Trục Y Máy CNC Thường Gặp Và Cách Khắc Phục Hiệu Quả

Trong quá trình vận hành máy CNC, trục Y thường xuyên phải hoạt động với tần suất cao. Điều này có thể gây ra lỗi trục Y làm ảnh hưởng đến độ chính xác và năng suất làm việc. Dưới đây là 5 lỗi trục Y máy CNC mà bạn cần biết, chia sẻ chi tiết về nguyên nhân, dấu hiệu và cách khắc phục hiệu quả.

Lỗi Trục Y Máy CNC Mất Bước

Mất bước là một trong những lỗi trục Y trên máy CNC thường gặp, đây là hiện tượng động cơ servo không thực hiện đủ số bước lệnh theo yêu cầu. Khiến trục Y bị lệch vị trí, không đúng chương trình, dấu hiệu rõ nhất là phôi bị lệch và dẫn đến chi tiết gia công không đồng đều.

Nguyên Nhân

• Động cơ servo của máy CNC hoạt động quá tải.
• Driver điều khiển trục bị lỗi hoặc nhiễu tín hiệu.

Cách Khắc Phục

• Giảm tốc độ di chuyển của trục Y trong chương trình điều khiển.
• Kiểm tra tải trọng gia công, tránh cắt quá sâu trong một lần chạy.
• Kiểm tra driver, đảm bảo cấp đủ dòng và điện áp cho động cơ.

Encoder trục Y bị lỗi

Encoder là bộ cảm biến dùng để phản hồi vị trí và tốc độ về bộ điều khiển (driver). Khi encoder trục Y bị lỗi, hệ thống không thể xác định vị trí chính xác của trục, dẫn đến sai lệch hoặc mất điều khiển. Dấu hiệu nhận biết của lỗi này là máy báo lỗi vị trí hoặc cảnh báo servo hoặc trục Y tự động dừng khi chạy lệnh.

Nguyên Nhân

• Encoder máy CNC bị hư hỏng.
• Cáp encoder bị đứt hoặc tiếp xúc không ổn định.

Cách Khắc Phục

• Vệ sinh và kiểm tra lại encoder
• Kiểm tra kết nối tín hiệu của encoder.
• Thay thế encoder mới nếu phát hiện sai lệch quá mức hoặc hư hỏng nặng.

Ray trượt, vitme trục Y bị mòn hoặc rơ

Ray trượt và vít me bi là hai cơ cấu cơ khí quan trọng giúp trục Y di chuyển chính xác. Sau thời gian dài hoạt động, nếu không được bảo dưỡng đúng cách, trục Y có thể xuất hiện các dấu hiệu như chạy rung, phát ra tiếng ồn, kết quả gia công sai số và dao bị lắc khi ăn phôi.

Nguyên Nhân

• Máy CNC vận hành lâu năm không bảo trì.
• Không bôi trơn hoặc bôi trơn sai loại mỡ.

Cách Khắc Phục

• Đo độ rơ bằng đồng hồ so, thực hiện căn chỉnh hoặc thay thế linh kiện.
• Vệ sinh và bôi trơn hệ thống truyền động máy CNC đúng cách.

Lỗi Homing Trục Y Máy CNC

Khi trục Y bị lỗi homing, máy không thể xác định đúng điểm gốc, dẫn đến sai lệch toàn bộ quy trình làm việc. Dấu hiệu điển của lỗi này là máy báo lỗi “Homing Failed”, “Limit Switch Error” hoặc đứng tại chỗ khi nhấn nút Home. Trục Y di chuyển sai hướng, không dừng đúng vị trí home và chạy sai tọa độ.

Nguyên Nhân

• Cảm biến giới hạn hoặc công tắc home trục Y bị hỏng, kẹt hoặc lắp sai vị trí.
• Tín hiệu từ công tắc không truyền được về mainboard hoặc bị nhiễu.
• Lỗi thiết lập thông số trong hệ điều khiển máy CNC.
• Trục Y gặp cản vật lý và không thể di chuyển về điểm home.

Cách Khắc Phục

• Kiểm tra và vệ sinh công tắc home, đảm bảo công tắc hoạt động ổn định, không kẹt hoặc rơi ra khỏi vị trí.
• Đo tín hiệu điện từ công tắc về bộ điều khiển, đảm bảo không đứt hoặc chập chờn.
• Cài đặt lại thông số homing trong phần mềm.
• Kiểm tra có vật cản hoặc lỗi cơ khí khiến trục Y không thể về hết hành trình hay không.
• Nếu dùng servo có encoder, đảm bảo encoder đã hiệu chuẩn đúng và đang phản hồi chính xác vị trí gốc.

Lỗi Phần Mềm Điều Khiển Gây Lỗi Trục Y Máy CNC

Phần mềm điều khiển giữ vai trò quan trọng trong việc gửi lệnh và điều phối hoạt động của trục Y. Do đó, khi phần mềm bị lỗi hoặc cấu hình sai, trục Y có thể hoạt động sai lệch, giật, ngắt quãng và có độ trễ cao, đặc biệt là chạy sai tọa độ.

Nguyên Nhân

• Cài đặt sai tham số hành trình, tốc độ và gia tốc của trục Y.
• Lỗi hoặc xung đột trình điều khiển của phần mềm trên hệ điều hành.
• Phần mềm điều khiển bị lỗi sau khi cập nhật hoặc chưa tương thích với phần cứng máy.

Cách khắc phục

• Kiểm tra lại các thông số trục Y trong phần mềm.
• Khôi phục cấu hình mặc định ban đầu nếu nghi ngờ lỗi do thiết lập
• Cập nhật lại driver của phần mềm điều khiển.
• Kiểm tra G-code trước khi chạy, đảm bảo không có lệnh sai hệ trục hoặc lệnh điều khiển lỗi.

Kinh Nghiệm Xử Lý Lỗi Trục Y Máy CNC Tại Xưởng

Trên thực tế lỗi trục Y máy CNC là một vấn đề không hiếm gặp. Tuy nhiên, nếu có phương pháp kiểm tra kịp thời và hiểu rõ hệ thống. Kỹ thuật viên có thể khắc phục nhanh chóng mà không cần dừng máy. Dưới đây là những kinh nghiệm thực tế thường được áp dụng để xử lý lỗi cực kỳ hiệu quả.

• Kiểm tra kết nối, đảm bảo dây cáp trục Y không bị lỏng, đứt hoặc chạm chập.
• Xác định đúng nguyên nhân lỗi trục Y máy CNC trước khi thực hiện thay thế hoặc can thiệp hệ thống.
• Chạy thử sau sửa chữa để kiểm tra tính ổn định và đảm bảo lỗi trục Y trên máy CNC đã được khắc phục hoàn toàn.
• Lên kế hoạch bảo trì máy CNC định kỳ, giúp phát hiện sớm các dấu hiệu bất thường của trục Y, tránh lỗi nặng hơn.
• Không tự ý sửa các bộ phận quan trọng như driver, động cơ, phần mềm nếu chưa đủ chuyên môn. Trong trường hợp này bạn nên lên liên hệ đơn vị sửa máy CNC chuyên nghiệp, họ sẽ hỗ trợ tư vấn hoặc trực tiếp sửa lỗi chính xác.

Xem thêm: Cách Bảo Trì Máy CNC Đúng Cách

Dịch Vụ Sửa Lỗi Trục Y Máy CNC Giá Tốt

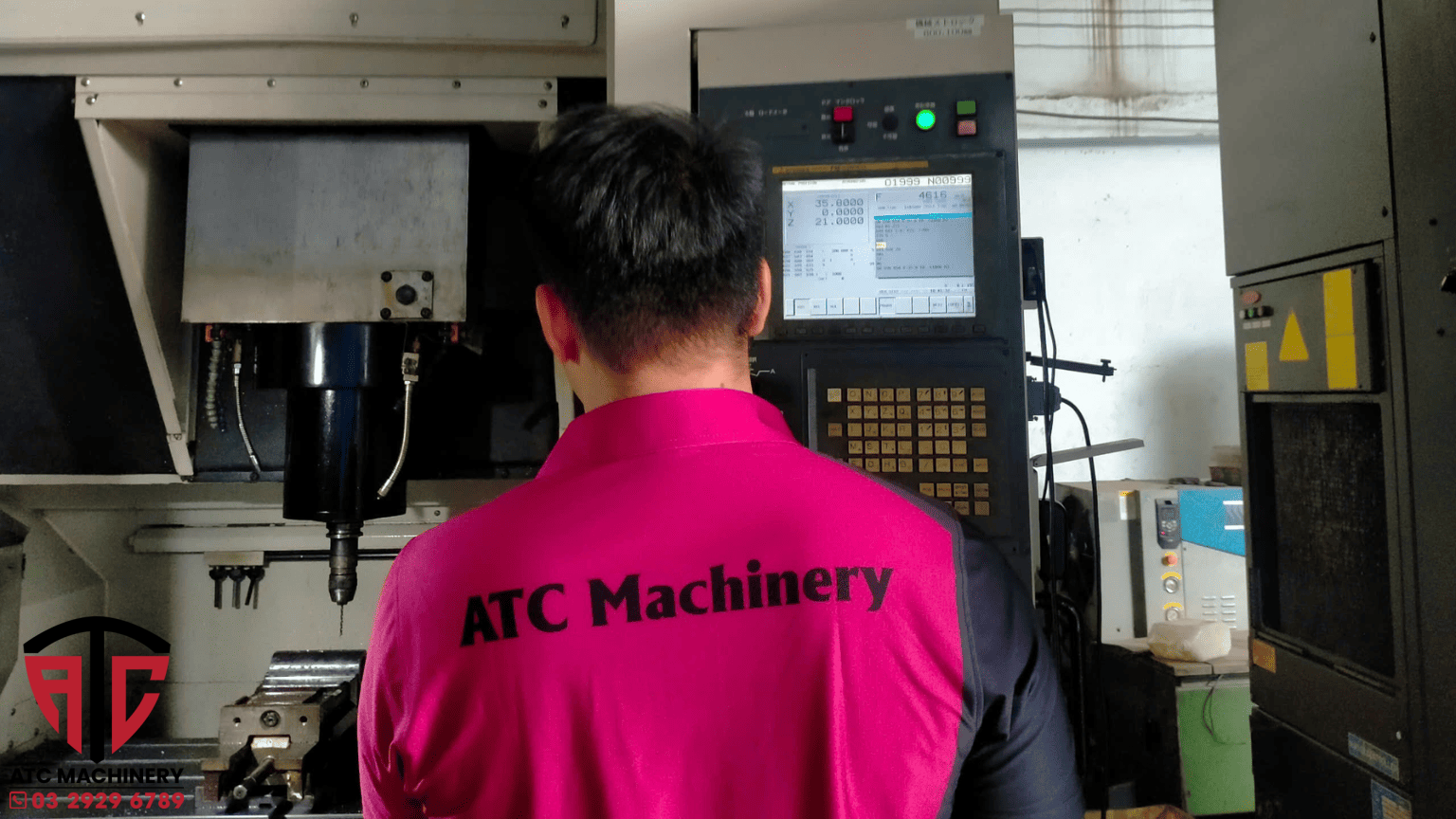

Doanh nghiệp bạn đang gặp lỗi trục Y máy CNC và cần hỗ trợ chuyên sâu? ATC Machinery chính là đơn vị đáng tin cậy mà bạn có thể lựa chọn, chúng tôi với nhiều năm kinh nghiệm. Chuyên cung cấp các dịch vụ sửa chữa, bảo trì và bảo dưỡng máy CNC, trong đó có khắc phục các lỗi liên quan tới trục Y, trục tọa độ của máy.

• Chẩn đoán lỗi nhanh, chính xác, có mặt tận nơi, xử lý triệt để.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm, am hiểu chuyên sâu về nhiều dòng máy CNC.
• Giá dịch vụ tốt nhất thị trường, báo giá minh bạch, cam kết không phát sinh phụ phí.
• Có sẵn linh kiện thay thế, đảm bảo chất lượng tương đương.
• Bảo hành dịch vụ sau sửa chữa, hỗ trợ kỹ thuật dài hạn.

Trên đây là bài viết chia sẻ 5 lỗi trục Y máy CNC thường gặp, hy vọng rằng những thông tin này giúp ích cho bạn. Quý khách hàng đang có nhu cầu mua máy CNC, sửa chữa, bảo trì máy, xin vui lòng liên hệ trực tiếp với ATC Machinery để được hỗ trợ tốt nhất.
