Trung Tâm Gia Công Cột Đôi – Giải Pháp Cho Chi Tiết Lớn

Trong ngành gia công chính xác, việc xử lý các phôi có kích thước khổng lồ, siêu trường, siêu trọng luôn là một bài toán khó. Để đảm bảo được sự ổn định tuyệt đối và chính xác cao, trung tâm gia công cột đôi (Double Column Machining Center) chính là lời giải hoàn hảo nhất.

Với thiết kế đặc biệt, trung tâm gia công hai cột giúp triệt tiêu rung động tối đa, phù hợp cho gia công hạng nặng và được ứng dụng rộng rãi. Trong bài viết dưới đây, hãy cùng ATC Machinery tìm hiểu chi tiết cấu tạo, ưu điểm và vì sao dòng máy này lại trở thành giải pháp cho các dự án gia công chi tiết lớn.

Tổng Quan Về Trung Tâm Gia Công Cột Đôi

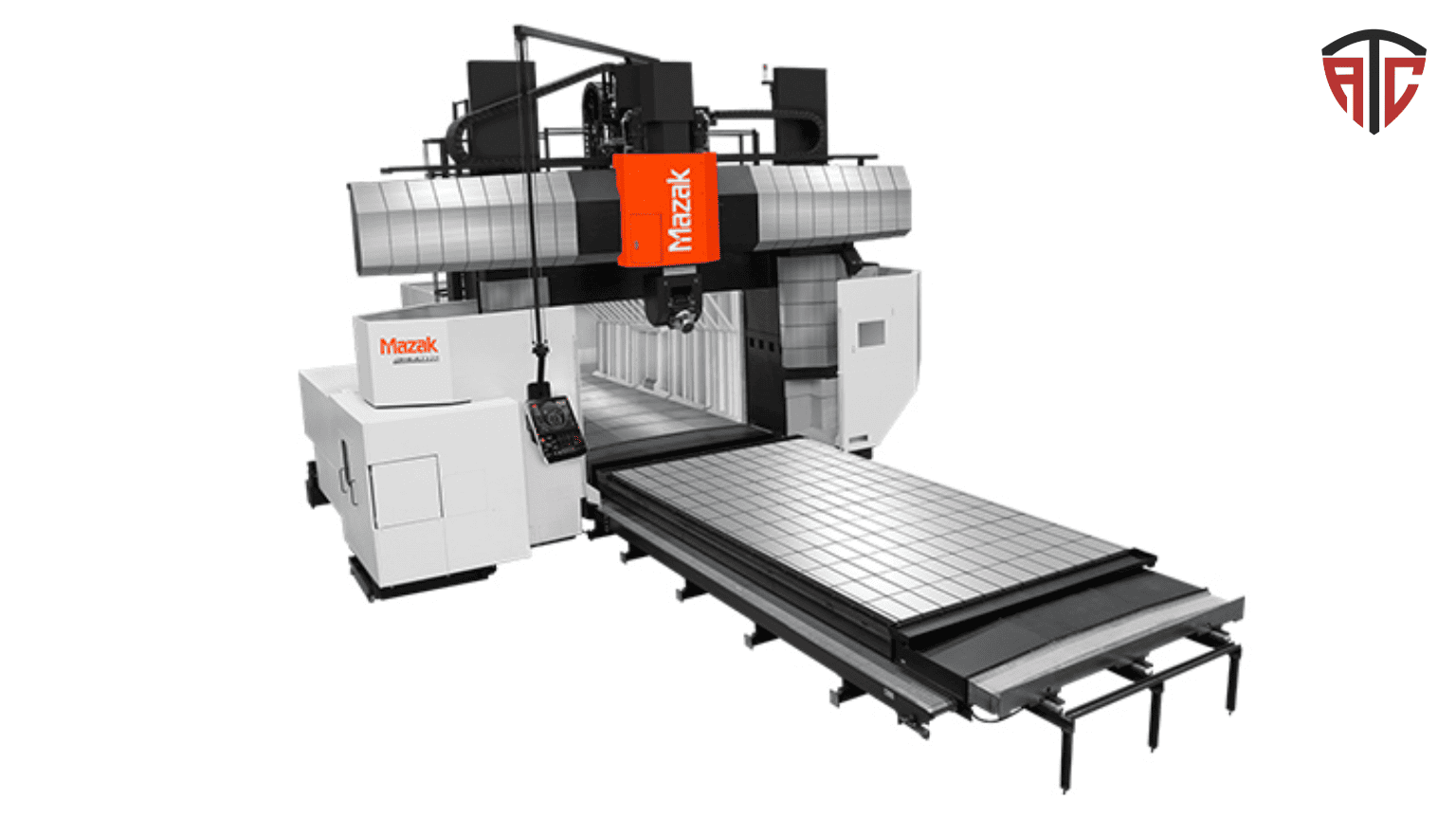

Trung tâm gia công cột đôi (Double Column Machining Center) là dòng máy CNC có kích thước lớn nhất trong hệ thống các thiết bị gia công phay. Khác với những dòng máy phay CNC thông thường chỉ có một cột trụ duy nhất, dòng máy này sở hữu cấu trúc hai cột trụ đối xứng, kết nối với nhau bởi một thanh xà ngang (Crossrail) tạo thành một khung vòm cực kỳ vững chắc.

Sự ra đời của trung tâm gia công cột đôi đã thay đổi hoàn toàn cục diện của ngành chế tạo và gia công chính xác. Đặc biệt là khi đối mặt với những khối phôi siêu trường, siêu trọng. Máy sở hữu nhiều ưu điểm vượt trội, mang đến những lợi ích thiết thực và đặc biệt là đáp ứng được nhu cầu thực tế.

• Không gian gia công lớn: Hành trình các trục (X, Y, Z) rộng, cho phép xử lý các chi tiết siêu trường, siêu trọng.
• Độ cứng vững vượt trội: Nhờ thiết kế đối xứng, lực cắt phân bổ đều lên hai cột trụ, giúp giảm thiểu hiện tượng vặn xoắn và rung lắc khi gia công.
• Khả năng chịu tải cao: Bàn máy thường được lắp trực tiếp trên nền xưởng hoặc hệ thống băng dẫn hướng siêu bền, chịu được tải trọng phôi cực lớn.
• Gia công linh hoạt: Khi dùng các đầu phay góc, máy có thể gia công 5 mặt chỉ trong một lần gá, giúp tiết kiệm thời gian và đảm bảo chính xác.

Tìm hiểu thêm: Máy phay giường CNC là gì?

Cấu Tạo Chi Tiết Của Trung Tâm Gia Công Cột Đôi

Để có thể vận hành ổn định và chính xác dưới tải trọng lớn, trung tâm gia công hai cột sở hữu một cấu trúc cơ khí đặc thù. Mỗi bộ phận đều đóng vai trò quan trọng, góp phần tạo nên sức mạnh tuyệt đối.

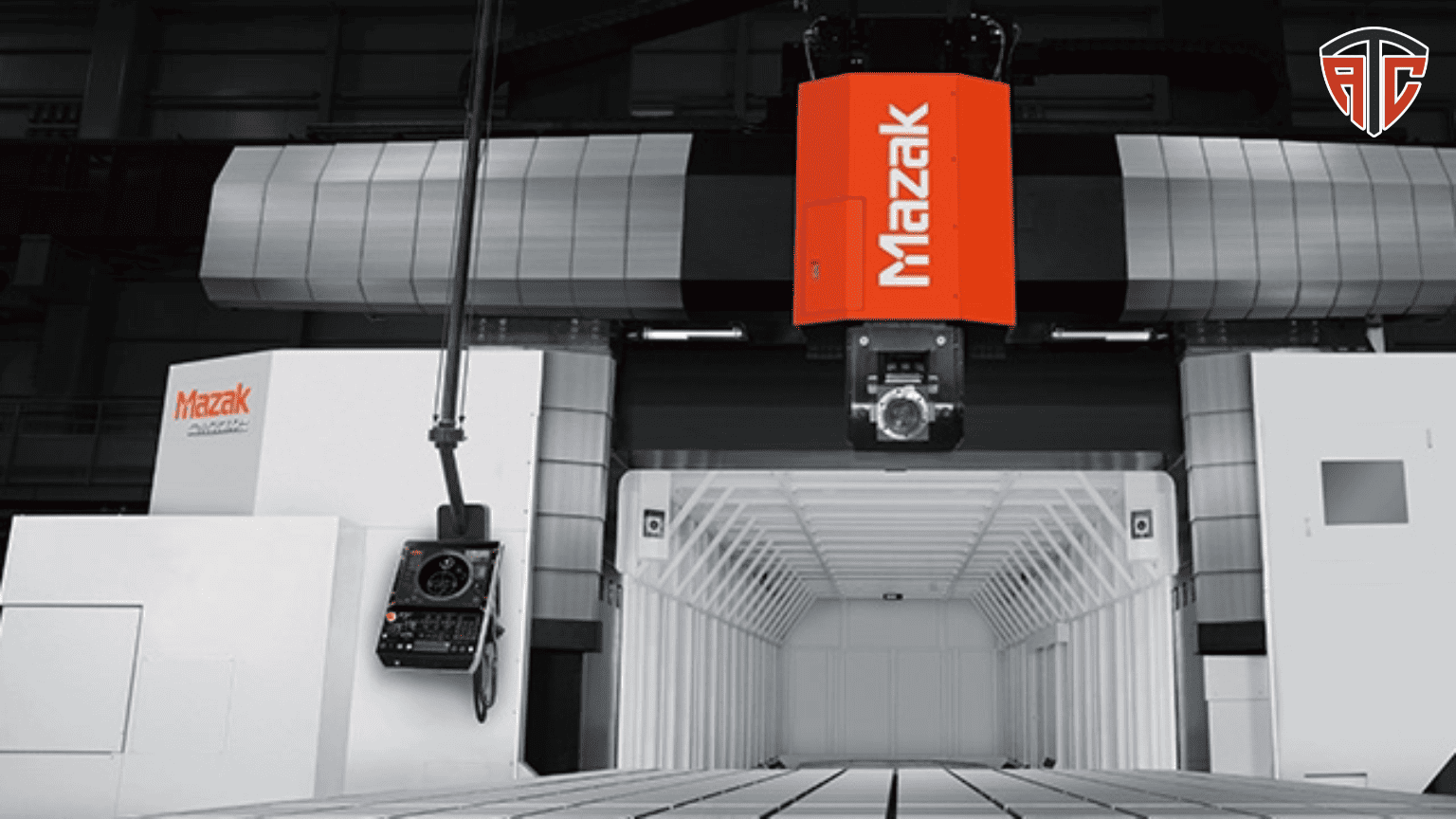

Khung Máy Cột Đôi

Khung máy là bộ phận quan trọng nhất của dòng máy náy, khi hai cột trụ được bố trí song song và liên kết với nhau thông qua dầm ngang. Thanh xà ngang kết nối hai cột trụ cũng là nơi đỡ hệ thống trục chính.

Thiết kế này giúp phân bổ lực cắt đều lên toàn bộ khung máy, hạn chế rung động và biến dạng khi gia công các chi tiết lớn hoặc khi thực hiện các nguyên công cắt nặng.

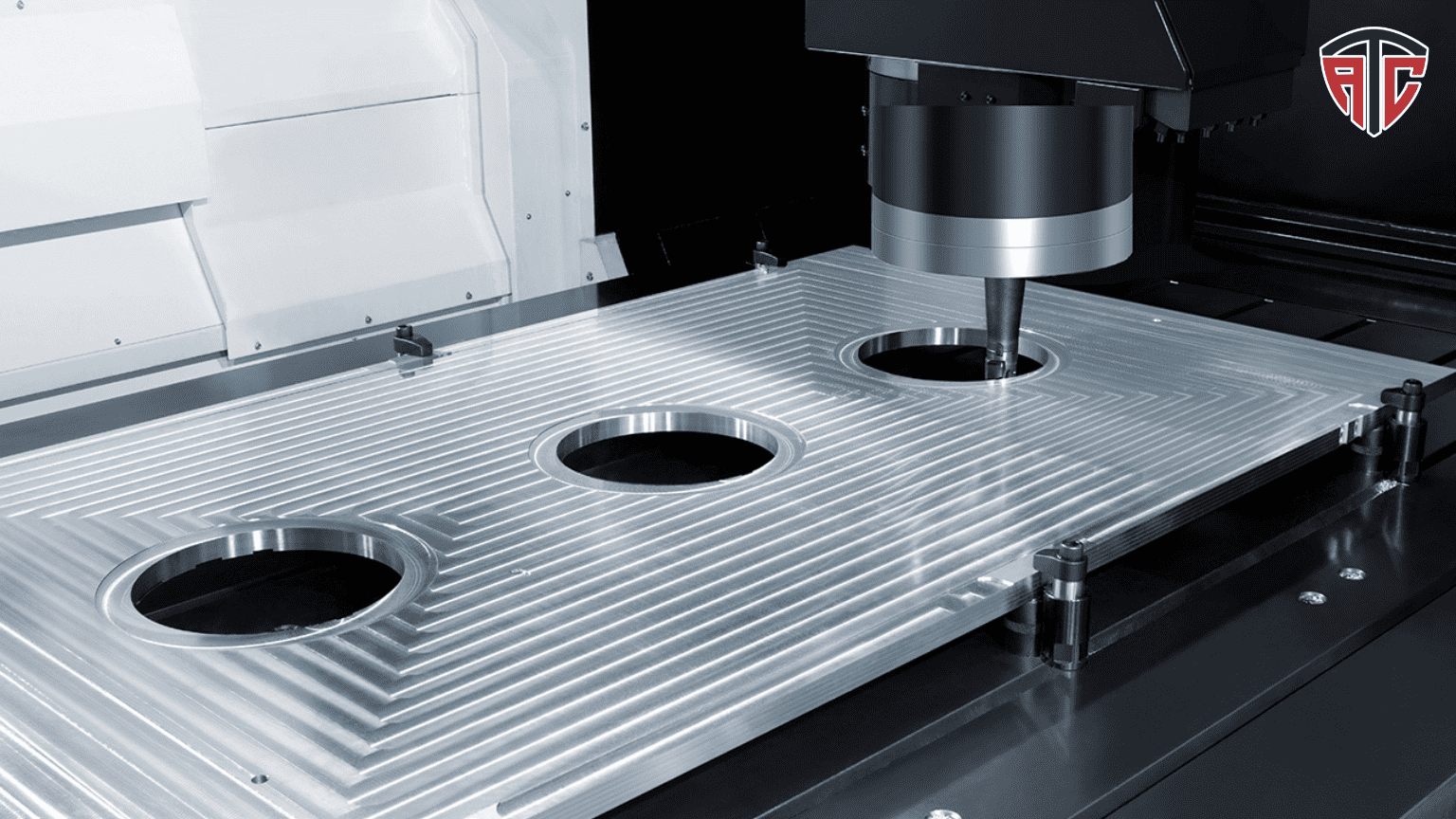

Bàn Máy

Bàn máy thường có kích thước lớn và khả năng chịu tải cao, cho phép gá đặt các phôi có trọng lượng lớn. Giữ vai trò hấp thụ lực trong suốt quá trình cắt gọt, đảm bảo độ vững chãi khi thực hiện gia công.

Đài Dao Và Trục Di Chuyển

Trên trung tâm gia công hai cột, hệ thống trục chính được gắn trên cụm đài dao và có thể di chuyển theo các trục X, Y, Z để thực hiện gia công.

Máy cũng được trang bị hệ thống thay dao tự động (ATC) cùng nhiều loại đầu gia công khác nhau, giúp thực hiện nhiều nguyên công trên cùng một máy. Điều này không chỉ nâng cao hiệu quả sản xuất mà còn giúp giảm thời gian gá đặt và đảm bảo chính xác.

Hệ Thống Điều Khiển

Hệ thống điều khiển đóng vai trò “bộ não” của trung tâm gia công cột đôi (thường là Mazatrol, Fanuc hoặc Mitsubishi,…) Nhờ hệ thống điều khiển CNC hiện đại, máy có thể thực hiện các chương trình gia công phức tạp với độ chính xác cao và độ lặp lại ổn định.

Bên cạnh đó, cũng hỗ trợ nhiều tính năng thông minh cho phép lập trình trực tiếp, tối ưu đường chạy dao, cảnh báo lỗi vận hành và quản lý dữ liệu gia công.

Tìm hiểu thêm: Khám Phá Hệ Điều Hành Mazak

Khi Nào Nên Chọn Trung Tâm Gia Công Cột Đôi

Việc lựa chọn trung tâm gia công cột đôi là quyết định chiến lược giúp doanh nghiệp tối ưu hóa năng suất cho các dự án đặc thù. Dưới đây là những trường hợp dòng máy này phát huy tối đa ưu thế.

• Gia công phôi siêu trường, siêu trọng: Phù hợp với các chi tiết có kích thước quá khổ hoặc khối lượng nặng nhờ hành trình trục rộng và bàn máy chịu tải cực tốt.
• Yêu cầu độ cứng vững: Là lựa chọn số 1 cho các nguyên công cắt gọt nặng hoặc vật liệu độ cứng cao, giúp triệt tiêu rung động và đảm bảo chất lượng bề mặt.
• Đảm bảo độ chính xác trên diện tích lớn: Kết cấu hai cột đối xứng giúp duy trì sự ổn định và sai số cực thấp khi gia công các bề mặt phẳng có kích thước dài nhiều mét.
• Tối ưu gia công đa mặt: Nhờ hệ thống thay dao tự động và đầu gia công chuyên dụng, máy có thể xử lý nhiều bề mặt chỉ trong một lần gá, giúp tăng hiệu suất.

Tìm hiểu thêm: Máy CNC 5 Trục Và Những Ưu Điểm Mang Lại

Giới Thiệu Trung Tâm Gia Công Cột Đôi Mazak

Mazak là một trong những thương hiệu hàng đầu thế giới, không chỉ nổi tiếng với các dòng máy phay, máy tiện, máy gia công 5 trục,… Mà còn khẳng định vị thế dẫn đầu trong phân khúc máy trung tâm gia công cột đôi. Hiện nay, Mazak mang đến hệ sinh thái máy gia công cột đôi đa dạng, được tối ưu hóa cho từng nhu cầu chuyên biệt.

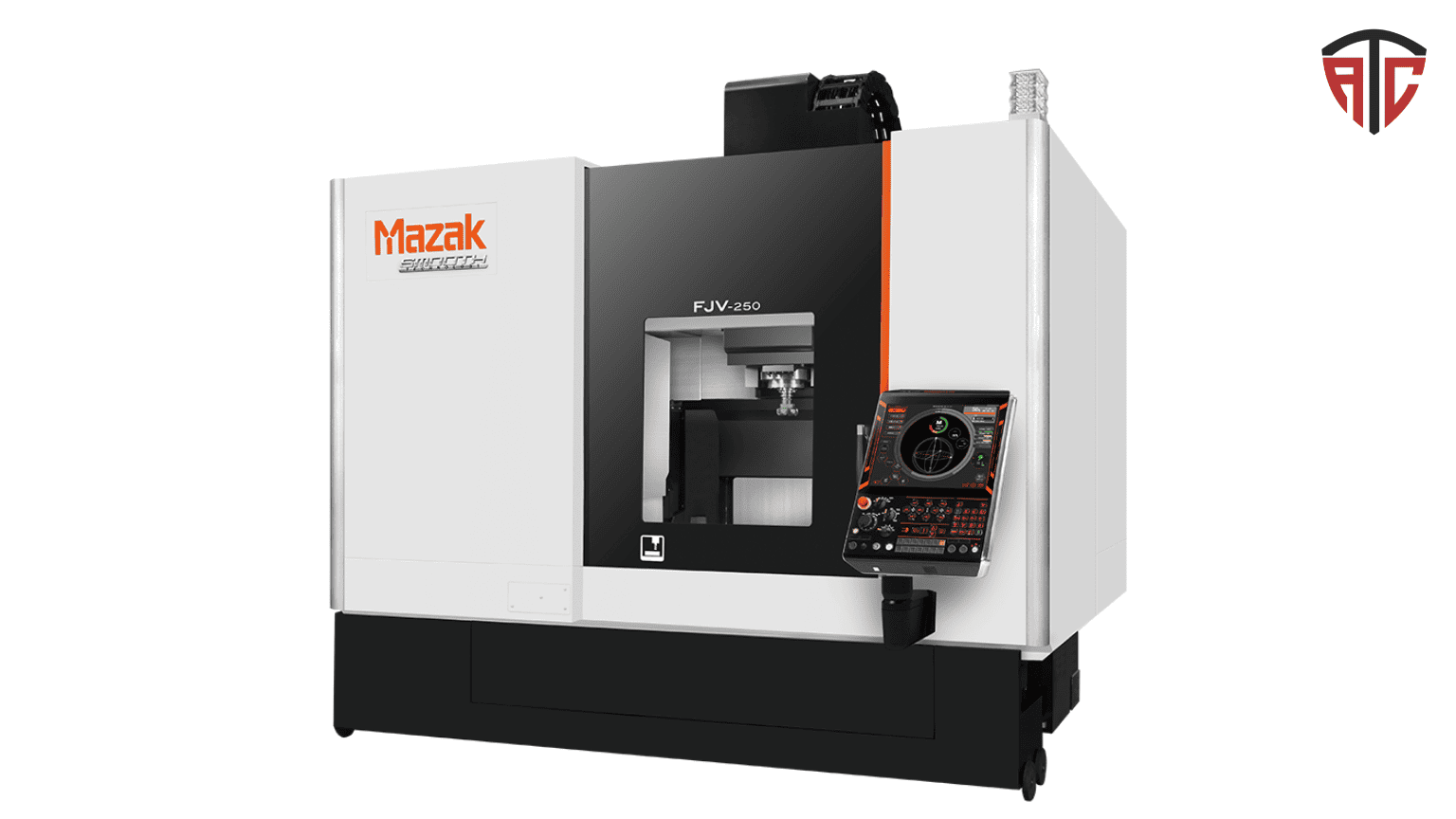

Mazak FJV (BT40)

Nếu doanh nghiệp của bạn đang tìm kiếm sự cân bằng hoàn hảo giữa tốc độ và mức độ tinh xảo cho các chi tiết cỡ trung, FJV (BT40) là lựa chọn hàng đầu. Với tốc độ trục chính đạt 12.000 vòng/phút, dòng máy này tập trung vào việc tối ưu năng suất gia công, giúp rút ngắn thời gian chu kỳ mà vẫn đảm bảo chất lượng bề mặt.

Mazak FJV (BT50)

FJV (BT50) sử dụng chuẩn cán dao lớn với tốc độ 10.000 vòng/phút, cho phép thực hiện những đường cắt sâu trên các vật liệu cứng. Kích thước bàn máy của dòng này cũng rất linh hoạt, có thể lên tới 4000mm x 2000mm, sẵn sàng đáp ứng những khối phôi nặng hàng tấn.

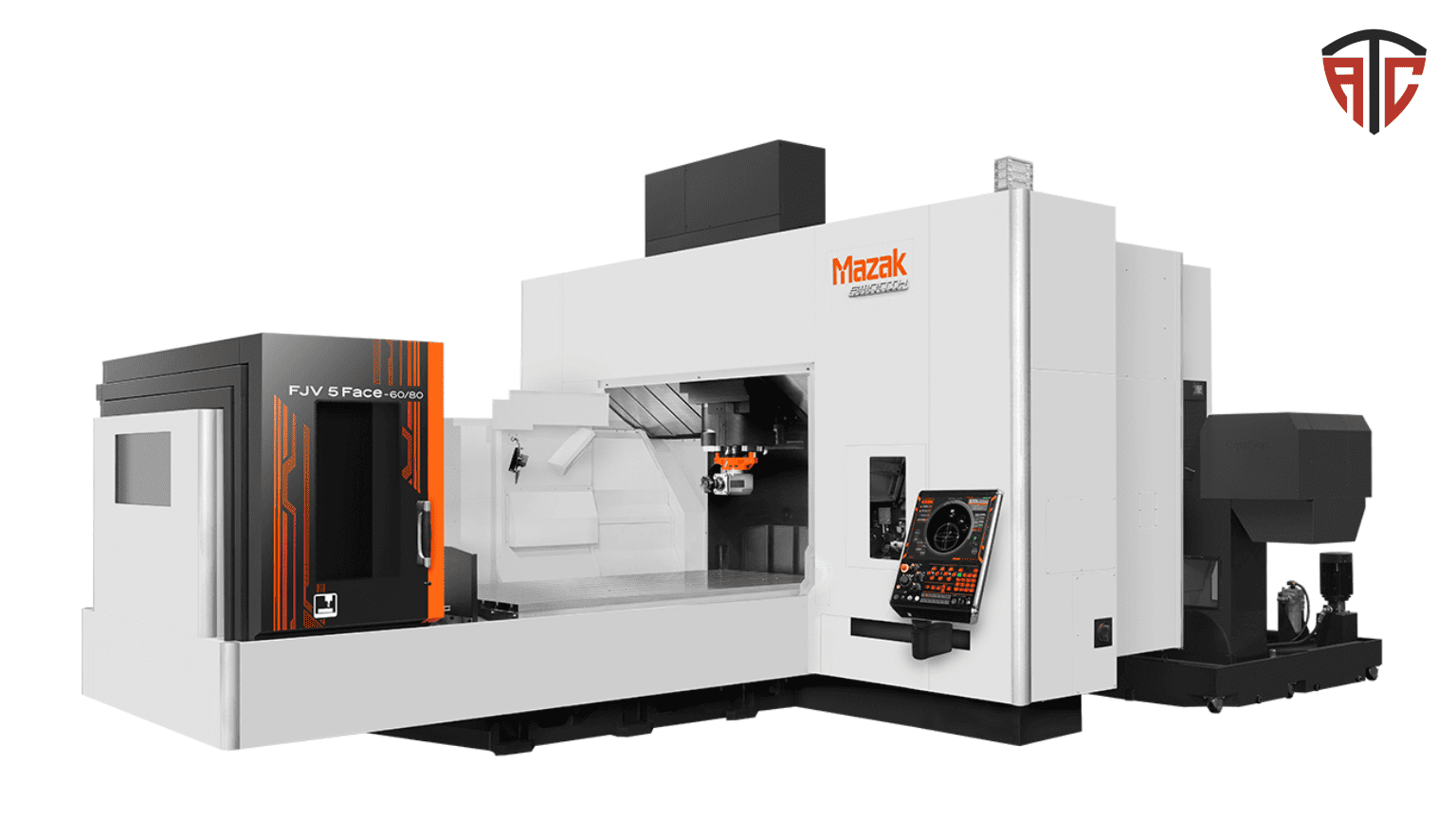

Mazak FJV 5 Face

Sự lãng phí lớn nhất trong gia công chi tiết lớn chính là thời gian gá đặt và căn chỉnh phôi. FJV 5 Face ra đời để chấm dứt tình trạng này bằng khả năng gia công 5 mặt trong một lần thiết lập. Đây là sự kết hợp giữa sức mạnh của dòng FJV truyền thống và sự linh hoạt của hệ thống đầu phay thông minh, giúp nâng cao độ chính xác vị trí giữa các bề mặt.

Mazak FJW

Với những nguyên công phay nặng đòi hỏi lực cắt cực lớn, dòng FJW là “chiến mã” không thể bỏ qua. Sản phẩm được thiết kế tối ưu cho mô-men xoắn cao và tích hợp đầu phay vuông góc, giúp máy xử lý tốt các hốc sâu hoặc mặt bên của chi tiết mà không làm rung lắc quá nhiều.

Mazak VERSATECH

Đối với các dự án siêu trường siêu trọng mang tính đặc thù cao, VERSATECH là dòng máy mạnh mẽ nhất. Sản phẩm được trang bị đầu vạn năng (Universal Head) và khả năng điều khiển đồng thời 5 trục, cho phép gia công các biên dạng phức tạp nhất. Đây là giải pháp tối thượng cho các nhà máy đóng tàu, hàng không hoặc chế tạo động cơ thế hệ mới.

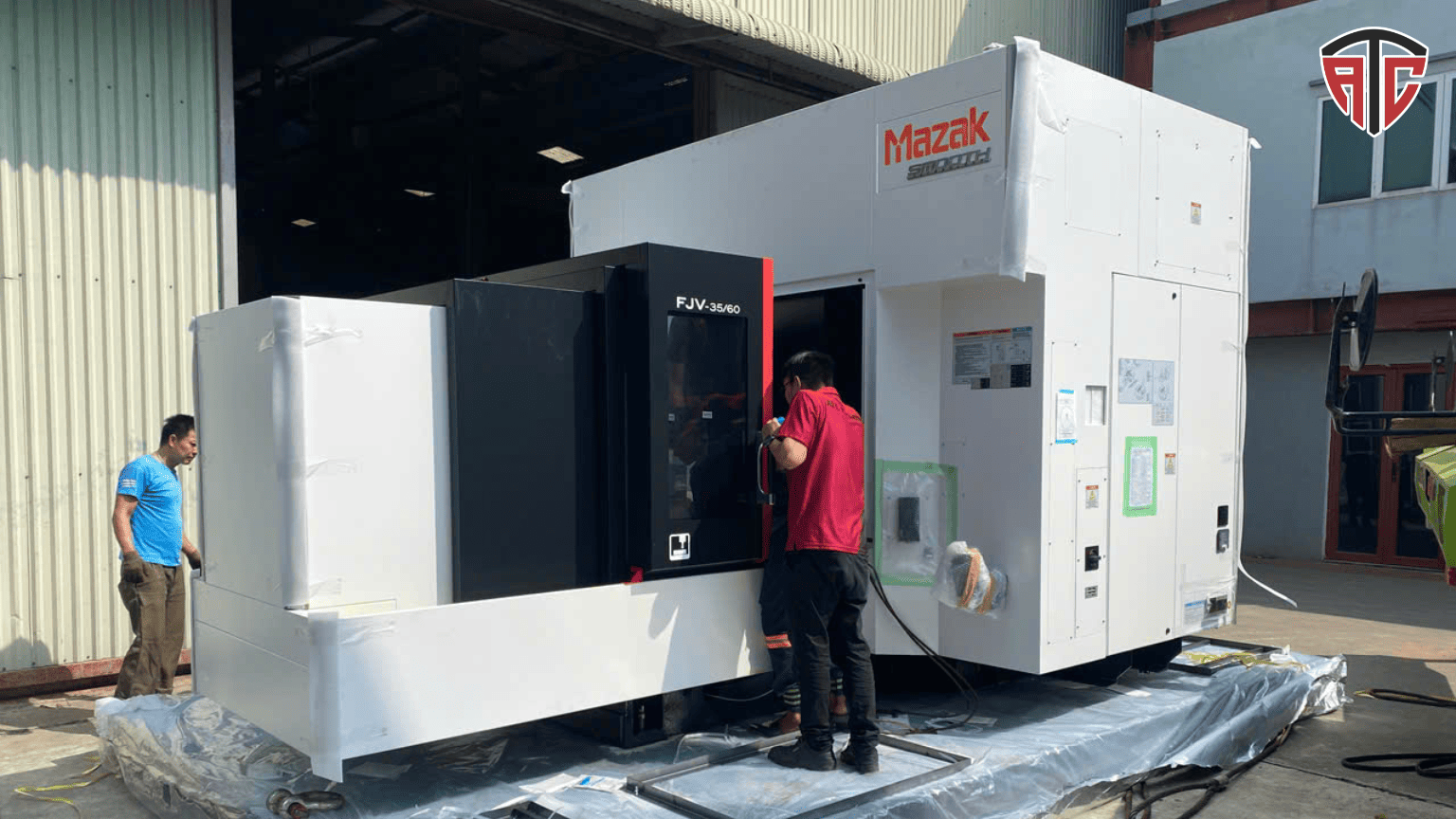

ATC Cung Cấp Trung Tâm Gia Công Cột Đôi Mazak Chính Hãng

Việc đầu tư một trung tâm gia công cột đôi là một quyết định lớn, đòi hỏi đơn vị cung cấp không chỉ có tiềm lực mà còn phải am hiểu kỹ thuật sâu sắc. ATC tự hào là đại lý ủy quyền Mazak, chuyên cung cấp các giải pháp máy CNC Mazak chính hãng tại Việt Nam, mang đến sự an tâm tuyệt đối cho khách hàng.

Khi lựa chọn giải pháp tại ATC, quý khách hàng sẽ nhận được những giá trị khác biệt:

• Sản phẩm chính hãng 100%: Mọi thiết bị đều được nhập khẩu trực tiếp từ Mazak với đầy đủ giấy tờ chứng nhận, đảm bảo tiêu chuẩn chất lượng toàn cầu.
• Tư vấn giải pháp tối ưu: Đội ngũ của ATC không chỉ bán máy, chúng tôi tư vấn dựa trên nhu cầu thực tế của xưởng để giúp bạn chọn đúng model, tránh lãng phí ngân sách đầu tư.
• Chính sách bảo hành dài hạn: Khi mua máy Mazak tại ATC, chúng tôi mang đến chính sách hỗ trợ toàn diện. Với gói 5 năm dịch vụ (Miễn phí chi phí nhân công), gói 5 năm đo kiểm (Định kỳ 1 năm/lần), gói 5 năm bảo dưỡng (Định kỳ 6 tháng/lần).

Hy vọng rằng bài viết này đã giúp bạn hiểu hơn về dòng máy trung tâm gia công cột đôi. Nếu bạn đang tìm kiếm một giải pháp gia công tối ưu hoặc cần tư vấn sâu hơn về các dòng máy Mazak phù hợp với nhu cầu sản xuất, hãy liên hệ trực tiếp với ATC để được hỗ trợ nhanh nhất.
