Cấu tạo máy phay CNC gồm những bộ phận nào? Ứng dụng của máy phay CNC trong một số lĩnh vực

Máy phay CNC là gì? Hay cấu tạo máy phay CNC gồm những bộ phận nào là các câu hỏi mà người mới bắt đầu tìm hiểu về loại máy công cụ này đang rất muốn biết. Không để các bạn phải chờ đợi nữa, sau đây ATC Machinery sẽ giải đáp ngay tại bài viết này!

Khái niệm máy phay CNC

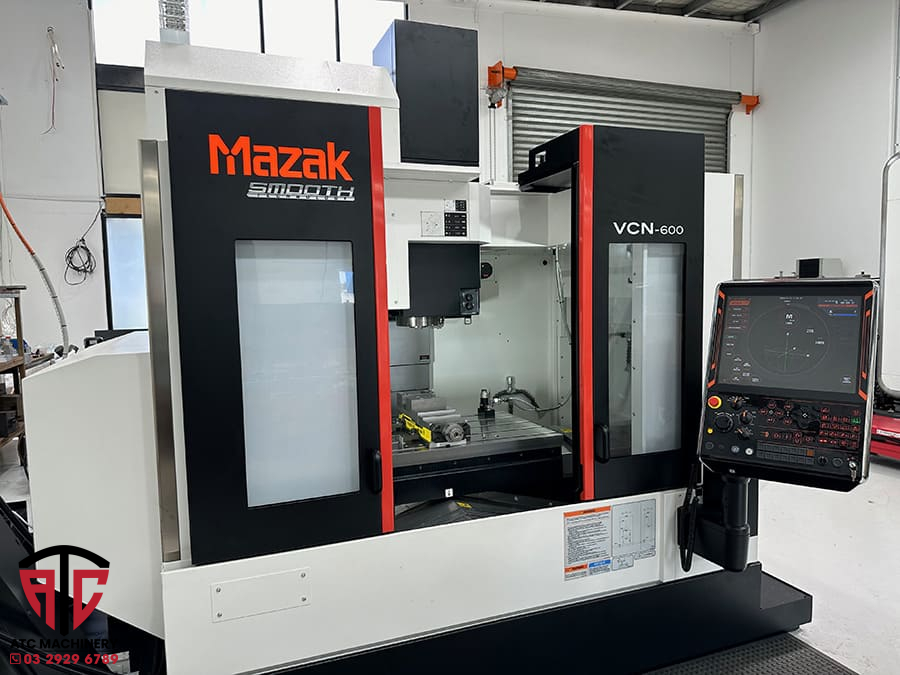

Máy phay CNC
Máy phay CNC

Trước khi tìm câu trả lời cho câu hỏi cấu tạo máy phay CNC gồm những bộ phận nào mời bạn đọc tìm hiểu khái niệm của máy phay CNC trước đã nhé.

Máy phay CNC là loại máy gia công cơ khí kết hợp giữa sự dịch chuyển qua lại của hệ thống bàn máy, đầu trục chính với sự điều khiển của hệ thống CNC và sự quay trục chính của các dao cụ để gia công các chi tiết cơ khí.

Với dòng máy phay CNC 3 trục đứng, các trục hành trình mang theo bàn máy sẽ di chuyển theo chiều trái – phải, vào trong – ra ngoài. Trục hành trình mang theo trục chính di chuyển lên – xuống.

Còn với máy phay CNC ngang, các trục hành trình sẽ là các trục di chuyển chiều trái – phải, đi lên – xuống. Trục hành trình mang theo trục chính di chuyển vào trong ra ngoài.

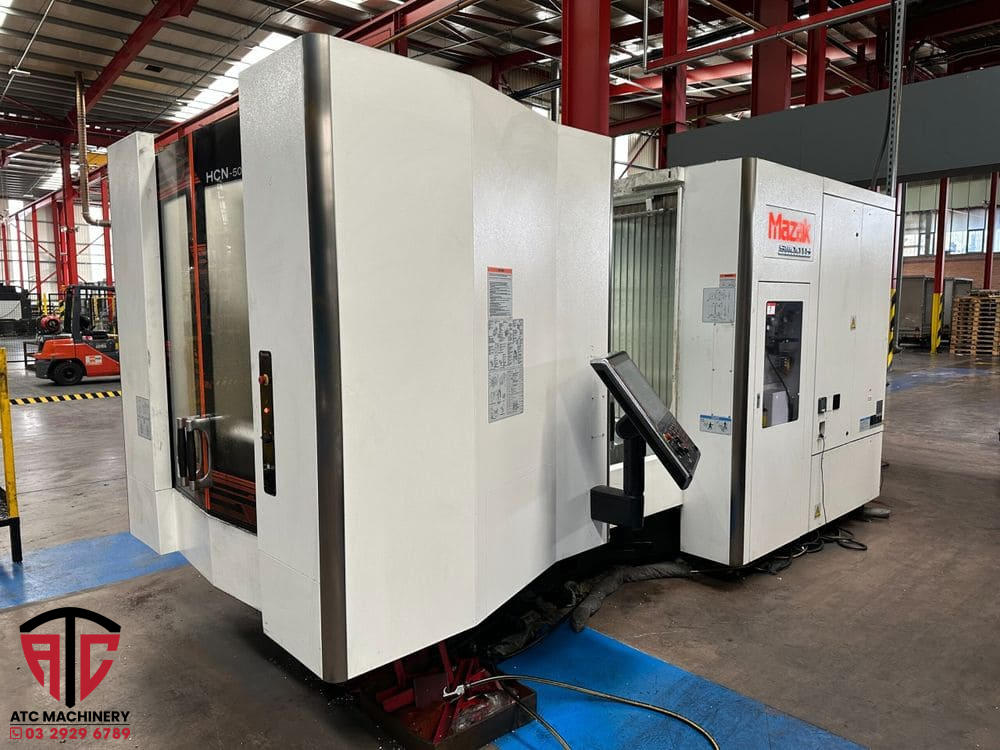

Cấu tạo máy phay CNC

Cấu tạo máy phay CNC
Cấu tạo máy phay CNC

Cấu tạo máy phay CNC khá phức tạp với 12 bộ phận chính sau đây:

Khung máy

Khung máy là nơi chịu toàn bộ lực cắt của máy phay CNC. Bộ phận này hỗ trợ tạo độ ổn định và độ cứng cho máy. Khung máy thường được làm bằng gang nên khá chắc chắn, đảm bảo độ chính xác của chi tiết gia công. Nó thường đi kèm với một đế và cột có thể tháo rời.

Trục chính

Cấu tạo máy phay CNC gồm có trục chính, là nơi gắn dao cắt vào thông qua giá đỡ dao. Bộ phận này được gắn với động cơ truyền động để làm quay dao và tạo lực cắt cho máy. Nó có thể được định vị theo chiều dọc hay chiều ngang tùy loại máy.

Trục chính càng ổn định càng đảm bảo độ chính xác của chi tiết gia công. Và để nó hoạt động tốt thì cần đảm bảo nguồn điện cung cấp, hệ thống bôi trơn, đồng thời không hoạt động quá công suất.

Giá đỡ dao hay bộ gá dụng cụ

Gá đỡ dao hay bộ gá dụng cụ cũng là một phần cấu tạo máy phay CNC. Gá đỡ dao chứa dao cắt được lắp trên trục chính, dao cắt được lắp vào giá đỡ và siết chặt để đảm bảo dao không bị dịch chuyển hoặc rung trong khi gia công nhằm đảm bảo độ chính xác của chi tiết.

Bộ thay dao tự động

Bộ thay dao tự động là bộ phận cấu tạo của máy phay CNC có tác dụng đưa dao ra khỏi trục chính rất chính xác. Sau đó thay thế bằng dao khác đã được lập trình trước trên máy tính giúp giảm thời gian gá dao và hạn chế sai sót trong khi gia công.

Bảng điều khiển CNC

Cấu tạo máy phay CNC không thể nào thiếu bảng điều khiển CNC. Đây được xem là hệ thống thần kinh của máy phay CNC đóng vai trò điều khiển quá trình chuyển động, vị trí của các thành phần trên máy để tạo ra chi tiết hay sản phẩm mong muốn.

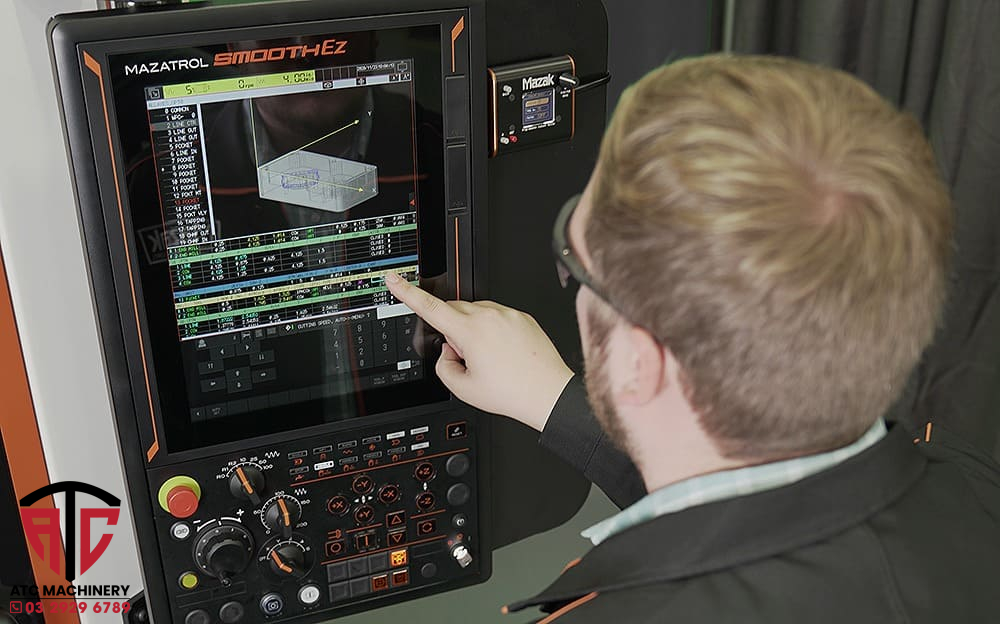

Bảng điều khiển máy phay CNC
Bảng điều khiển máy phay CNC

Bộ điều khiển CNC tiếp nhận mã G-Code từ bảng điều khiển CNC và chuyển đổi thành các tín hiệu thích hợp để điều khiển các trục hoặc động cơ servo.

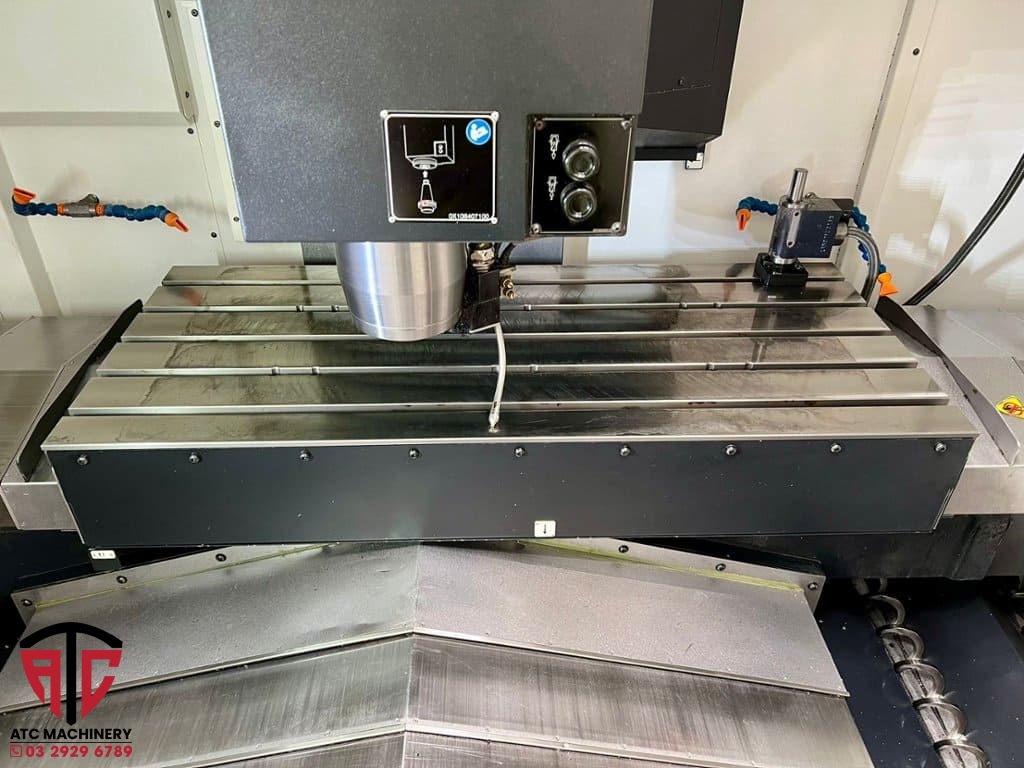

Bàn máy

Bàn máy – Một trong những bộ phận cấu tạo máy phay CNC là nơi để kẹp các chi tiết gia công. Nó có thể được dùng để gắn đồ gá hoặc những vật cố định chi tiết. Nguồn cấp của bàn máy được dẫn động bởi động cơ servo, lắp ở đầu bên phải của bàn. Cặp trục vít me bi được dẫn động bởi ròng rọc có răng bên trong nó.

Vít me bi

Vít me bi cũng là bộ phận cấu tạo máy phay CNC có nhiệm vụ biến chuyển động quay thành chuyển động tịnh tiến với độ ma sát thấp. Một trục vít me bi gồm một rãnh xoắn ốc cho các viên bi trong ổ bi, vòng bi chạy bên trong, ổ bi, chuyển động tịnh tiến qua lại một cách chính xác.

Dao phay

Dao phay của máy phay CNC gồm có nhiều loại từ mũi khoan đến dao phay mặt đầu, dao phay cầu, dao phay ngón, dao khắc… giúp máy hoạt động linh hoạt và tạo ra sản phẩm chất lượng.

Đồ gá

Đồ gá – Bộ phận cấu tạo máy phay CNC là thiết bị dùng để kẹp chặt và xác định vị trí của phôi so với các dụng cụ cắt nhằm đảm bảo độ chính xác và giảm thời gian thiết lập chi tiết.

Hệ thống làm mát

Hệ thống làm mát của máy phay CNC giúp cung cấp nước làm mát cho bề mặt cắt hoặc trục quay với dụng cụ trong quá trình gia công. Chất làm mát còn giúp loại bỏ nhiệt, kiểm soát nhiệt độ ổn định.

Hệ thống bôi trơn

Cấu tạo máy phay CNC cũng không thể nào thiếu hệ thống bôi trơn giúp cho máy luôn vận hành tốt trong thời gian dài. Hệ thống này gồm một bơm dầu bằng tay, van tiết lưu, tách dầu, ống dẫn dầu.

Hệ thống truyền động

Cuối cùng, bộ phận cấu tạo máy phay CNC phải kể đến hệ thống truyền động. Bộ phận này rất quan trọng, quyết định đến độ chính xác gia công của máy CNC. Hệ thống truyền động bao gồm bộ vít me bi, gối đỡ bi hai đầu trục vít me, ray trượt bi, khớp nối động cơ,… chúng quyết định đến độ bền và độ ổn định lâu dài của máy.

Tìm hiểu thêm: Hướng dẫn cách vận hành máy phay CNC chi tiết dành cho người mới bắt đầu

Ứng dụng của máy phay CNC trong một số lĩnh vực

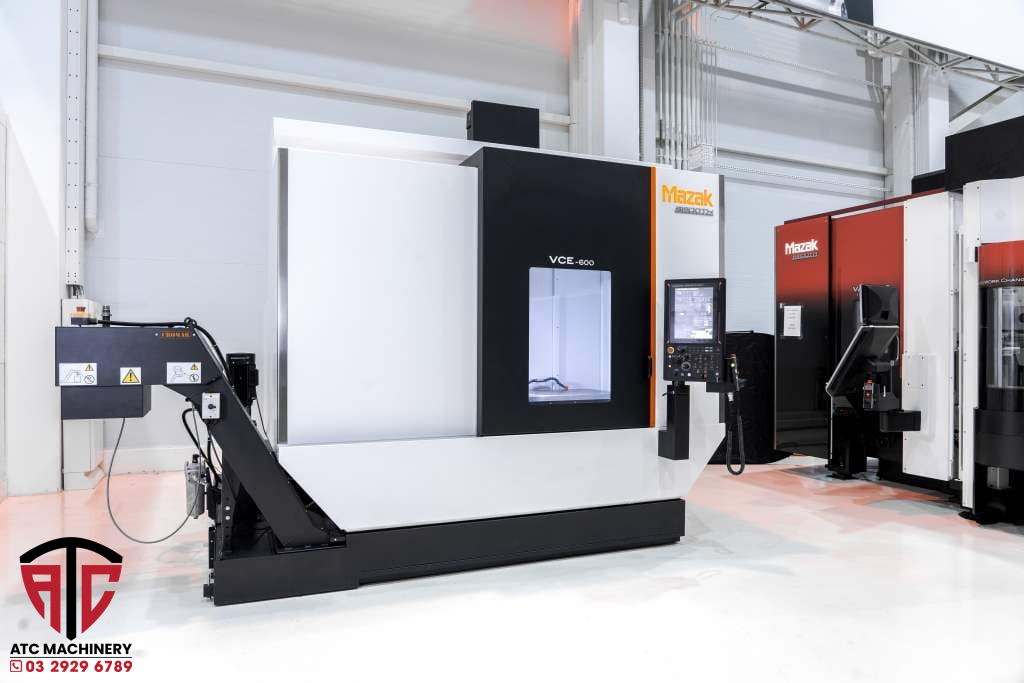

Máy phay CNC00
Máy phay CNC00

Máy phay CNC là loại máy công cụ được ứng dụng rộng rãi trong nhiều lĩnh vực như:

Ngành gia công chế tạo khuôn mẫu

Một trong những ứng dụng phổ biến của máy phay CNC đó là dùng trong chế tạo khuôn mẫu.

Chế tạo linh kiện

Hầu hết các bộ phận máy móc ngày nay đều được gia công chính xác bởi công nghệ CNC. Máy phay CNC chính là một trong những trợ thủ đắc lực để sản xuất các bộ phận này.

Ngành công nghiệp ô tô

Ngành công nghiệp ô tô không thể nào thiếu sự hiện diện của các loại máy phay CNC. Máy được sử dụng để kiểm soát cũng như thực hiện các quy trình phay tạo ra các chi tiết, bộ phận phục vụ cho ngành ô tô.

Ngành điêu khắc trang trí và nội thất

Máy phay CNC cũng được ứng dụng rộng rãi trong ngành điêu khắc, đồ trang trí và nội thất.

Ngành điện tử

Vì máy phay CNC có khả năng gia công các vật liệu bán dẫn như nhôm nitride, silicon nên thường được nhà sản xuất chất bán dẫn sử dụng. Loại máy này gia công khá nhiều thiết bị điện tử như bảng mạch, tản nhiệt,…

Ngành y tế

Máy phay CNC còn được ứng dụng rộng rãi trong ngành y tế. Người ta tận dụng lợi thế về độ chính xác, tính linh hoạt và tốc độ để trở thành phương pháp sản xuất tiêu biểu cho ngành này.

Lĩnh vực Quân sự và Quốc phòng

Trong lĩnh vực Quân sự và Quốc phòng rất cần đến sự hỗ trợ của máy phay CNC. Loại máy CNC này có khả năng sản xuất các linh kiện đòi hỏi thông số kỹ thuật chính xác cực cao.

Ngành hàng không vũ trụ

Máy phay CNC có thể tương thích với nhiều loại vật liệu khó gia công như Inconel, Titan, nhôm,… có độ phức tạp và chính xác cao. Nên loại máy này cũng được ứng dụng nhiều trong ngành hàng không vũ trụ.

Mua máy phay CNC ở đâu chất lượng?

Khi tìm kiếm một địa chỉ mua máy phay CNC chất lượng, bạn không chỉ cần quan tâm đến chất lượng sản phẩm, giá cả mà còn cần đảm bảo sản phẩm được cung cấp từ một nhà cung cấp uy tín, có chất lượng dịch vụ tốt. Trong số những công ty cung cấp máy phay CNC trên thị trường, ATC Machinery chính là lựa chọn hàng đầu dành cho bạn.

Mua máy phay CNC ở đâu chất lượng?
Mua máy phay CNC ở đâu chất lượng?

ATC Machinery đã có kinh nghiệm nhiều năm trong ngành và được nhiều khách hàng tin tưởng. Sản phẩm của công ty không chỉ đảm bảo chất lượng tốt mà còn được cung cấp với mức giá hợp lý, phù hợp với nhu cầu và khả năng đầu tư của mọi đối tượng khách hàng.

Bên cạnh đó, công ty còn cung cấp dịch vụ hậu mãi tận tình, giúp khách hàng yên tâm sử dụng sản phẩm trong thời gian dài. Và thêm một điểm cộng nữa của ATC Machinery là tư vấn nhiệt tình, giúp khách hàng lựa chọn sản phẩm phù hợp nhu cầu cũng như ngân sách của mình. Đội ngũ kỹ thuật viên của công ty cũng luôn sẵn sàng hỗ trợ giải quyết mọi vấn đề phát sinh liên quan đến máy phay CNC, mang lại sự hài lòng cho khách hàng. Hãy đến với ATC Machinery để trải nghiệm dịch vụ tốt nhất và sở hữu sản phẩm chất lượng cao ngay hôm nay.

Tổng kết lại, bài viết trên đã giúp bạn đọc nắm rõ các bộ phận cấu tạo máy phay CNC, giúp hỗ trợ cho quá trình học tập và ứng dụng trong công việc. Để tìm hiểu thêm các thông tin hữu ích về máy phay CNC mời Quý vị theo dõi các bài viết khác tại website này của chúng tôi nhé!
